当编码器的电源线和信号线被错误地接反时，很多用户会担心这是否会损害编码器。针对您提到的24V电源、AB相计数的编码器，以下是西安德伍拓自动化技术人员对于这种情况的详细分析和应对建议。

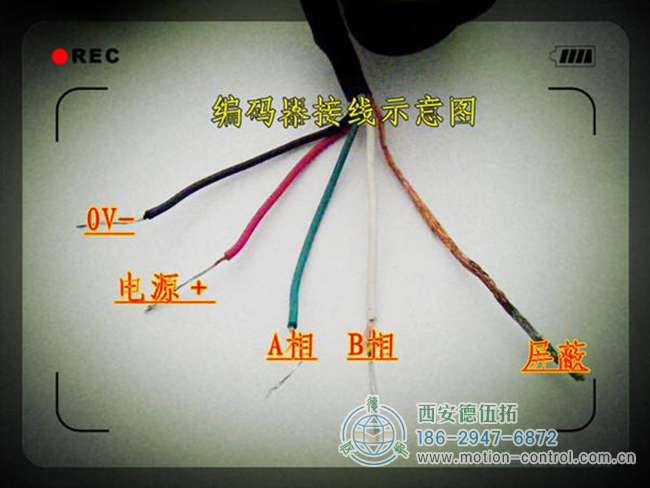

图为增量编码器接线示意图

编码器电源信号线接反接反的影响

电源模块风险：虽然现代编码器通常设计有保护机制，但电源线接反仍可能对电源模块造成损害。建议首先检查电源模块是否工作正常，如有损坏，及时更换。
信号处理风险：如果信号线没有短接保护且直接连接在处理芯片上，接反可能导致芯片损坏。但幸运的是，大多数编码器设计都会考虑到这一点，因此直接损坏芯片的情况较少见。
码盘安全性：您提到的是，编码器的码盘通常由玻璃和塑料制成，这些材料不易被烧毁。因此，即使接错线，码盘通常也是安全的。

编码器电源信号线接反的应对措施

立即断电：一旦发现电源线与信号线接反，应立即切断电源，避免进一步损害。
检查电源模块：确认电源模块是否工作正常，如有损坏，及时更换。
检查信号线路：使用万用表等工具检查信号线路是否正常，确保没有短路或断路。
专业维修：如果以上步骤无法解决问题，建议寻求专业维修人员的帮助。他们可以通过专业的工具和技术，对编码器进行更深入的检查和维修。

编码器线缆颜色代表的含义

编码器的颜色通常用于标识不同的功能或线路。以下是一些常见的颜色及其对应的含义：

红色：通常代表电源线，为编码器提供所需的工作电压。
黑色：通常代表地线，为编码器提供稳定的参考电位。
绿色或绿黄相间：通常代表信号线，用于传输编码器的测量数据到控制设备。
其他颜色：可能代表特定的功能或线路，如紫色可能代表温度传感器。
请注意，不同制造商的编码器可能使用不同的颜色来表示不同的功能或线路。因此，在使用编码器时，务必参考引脚图及编码器说明书来确保正确连接。

了解更多编码器接线相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
