GSD文件在编码器的实际应用。

GSD文件在绝对式编码器的实际应用。

GSD文件，全称为通用站点描述文件（General Station Description File），主要用于绝对式编码器的PROFIBUS DP或PROFINET IO通信中。这个文件由设备制造商提供，详细描述了设备的配置信息、参数、模块、诊断和报警以及供应商和设备标识。它包含了设备的详细说明，例如生产厂商和设备的名称、硬件和软件的版本状况、支持的波特率、可能的监视时间间隔以及总线插头的信号分配等。

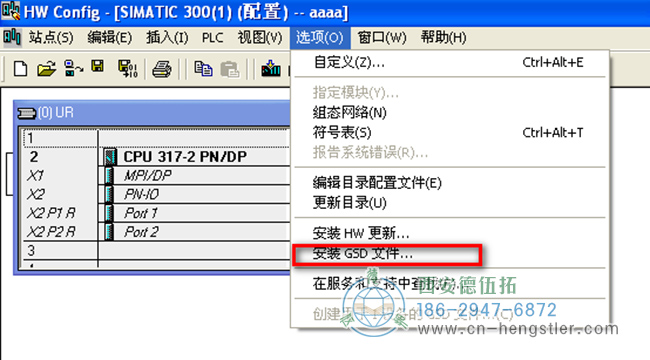

图为绝对式编码器GSD文件的安装过程载图

GSD文件在编码器的实际作用

设备集成与配置：当绝对式编码器使用Profibus DP或Profinet IO总线通信时，为了组态第三方设备或I/O设备，需要安装这些设备的GSD文件。这些文件使得不同厂商生产的设备可以集成在同一总线系统中，实现了简单且用户友好的操作。
即插即用配置：PROFIBUS设备通过GSD文件展示了其不同的性能特点，使得配置更加简单，实现了即插即用的功能。
标准化通信：标准化的GSD数据将通信扩大到操作员控制级，使用基于GSD的组态工具可以将不同厂商生产的设备集成在同一总线系统中。
多语言支持：GSD文件可以是多语言的，以支持不同的语言需求。例如，文件扩展名为GSD表示标准文件，而GSG、GSE、GSF、GSI、GSS分别表示德语、英语、法语、意大利语和西班牙语的文件。
开放性与互操作性：GSD文件的采用是一种开放标准，被广泛应用于工业自动化领域。通过提供统一的格式，使得不同的自动化设备可以与编程软件进行交互和通信。

编码器GSD文件的分类

GSD文件可以分为与DP主站和DP从站有关的规范，分别包括适用于各自站的各项参数和规范。这确保了不同角色（主站或从站）的设备在通信中的一致性和准确性。

PROFINET编码器的GSD文件的特殊性

PROFINET GSD文件以XML格式描述，文件名中包含版本、供应商名称、设备系列和日期等信息。这种格式有助于确保文件的正确导入和使用，同时也提高了文件的可读性和可维护性。
