如何利用旋转编码器测量直线位移。

编辑:小伍    发布时间:2024-07-03 10:17:28

摘要:同步带传动法:类似于链条传动,但使用同步带和同步带轮。同步带在直线方向上的移动会带动同步带轮旋转,旋转编码器测量带轮的旋转量,进而推算出直线位移。
如何利用旋转编码器测量直线位移

旋转编码器作为一种集成了光、机、电技术的速度位移传感器,其工作原理是基于旋转运动产生光信号变化,进而转换为脉冲或代码信号。然而,许多用户好奇如何利用旋转编码器来测量直线位移,尽管它本质上是设计用于旋转测量的。以下是几种实现旋转编码器测量直线位移的方法:

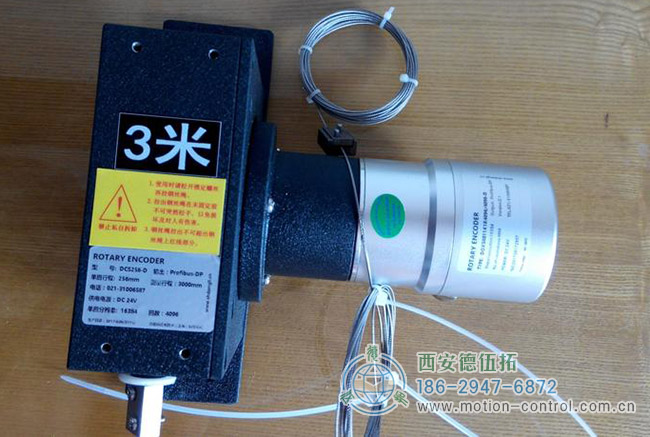

图为旋转编码器配合拉线位移传感器测直线位移的照片
图为旋转编码器配合拉线位移传感器测直线位移的照片

1. 直接联轴法
使用“弹性联轴器”将旋转编码器与驱动直线位移的动力装置(如丝杠、气缸等)的主轴直接相连。这样,直线运动通过主轴转化为旋转运动,旋转编码器即可测量此旋转量,从而间接获得直线位移信息。

2. 齿轮传动法
安装一个小型齿轮箱(包括直齿、伞齿或蜗轮蜗杆等类型),将动力装置的直线运动转换为齿轮的旋转运动。旋转编码器与齿轮箱的输出轴相连,测量齿轮的旋转量,以此推算直线位移。

3. 齿条与齿轮配合法
在直线运动的路径上安装直齿条,通过与之啮合的齿轮将直线运动转换为旋转运动。旋转编码器安装于齿轮轴上,记录齿轮的旋转圈数和角度,从而计算出直线位移。

4. 链条传动法
利用传动链条和链轮,将动力装置的直线运动通过链条传递至链轮,链轮的旋转运动由旋转编码器测量。根据链轮的齿数和链条的节距,可以计算出直线位移。

5. 同步带传动法
类似于链条传动,但使用同步带和同步带轮。同步带在直线方向上的移动会带动同步带轮旋转,旋转编码器测量带轮的旋转量,进而推算出直线位移。

6. 磁性滚轮法
在直线位移的平整钢铁材料表面附近安装磁性滚轮,滚轮随直线运动而滚动。滚轮内部装有旋转编码器,通过检测滚轮上的磁性变化来测量直线位移,需确保滚轮与材料表面无滑差。

7. 可回缩钢丝总成法
使用类似“钢皮尺”的可回缩钢丝总成,钢丝的一端固定,另一端随直线运动而伸缩。在钢丝的卷轴或相关部件上安装旋转编码器,通过测量钢丝的卷绕或释放量来推算直线位移。数据处理时需考虑钢丝叠层卷绕带来的误差。

8. 带力矩电机的可回缩钢丝总成法
在第七种方法的基础上,增加一个小型力矩电机来控制钢丝的收放,确保钢丝在测量过程中的稳定性和准确性。旋转编码器依旧安装在钢丝的卷轴或相关部件上,用于测量直线位移。

这些方法各有优缺点,选择时需根据具体应用场景、精度要求、成本等因素综合考虑。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
