风力涡轮机设计中的旋转编码器

风力涡轮机设计中的旋转编码器

一、编码器技术在风能获取中的关键作用

旋转编码器在风能产业中扮演着至关重要的角色，它们为风力涡轮机提供了高分辨率的反馈，这是实现动态灵活控制系统的关键。合适的编码器选择能够显著提升系统以最佳功率输出运行的能力，从而最大化投资回报。

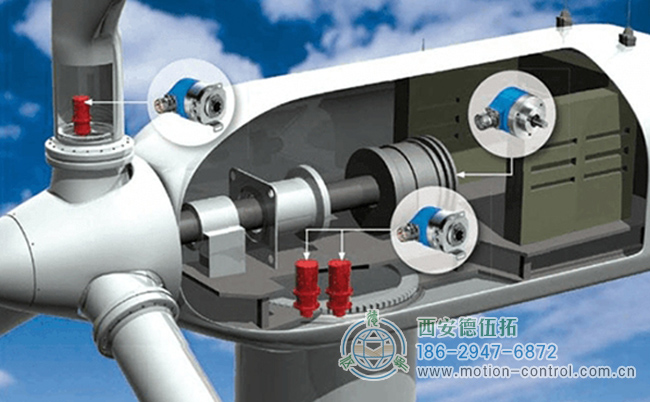

风力涡轮机设计中内部旋转编码器位置结构示意图

二、风力涡轮机系统中的编码器应用

风力涡轮机系统通常配备五个编码器，以提供必要的反馈来维持发电机在不同风力条件和负载需求下的性能。这些编码器分别用于：

叶片距控制系统：根据风力条件调整叶片的角度，以维持转子的速度。
偏航控制系统：根据风向控制整个发电机的旋转方向。
发电机速度监控：通过跟踪发电机轴的每分钟转速（RPM）来监控其运行状态。

三、风力涡轮机中常用的旋转编码器类型

风力涡轮机中常用的旋转编码器类型包括增量型、绝对型和混合型，每种类型都有其独特的优势和适用场景。

增量型编码器
特点：单匝设备，每旋转一周产生固定数量的脉冲。
优势：实时响应轴转速变化，适用于跟踪发电机RPM，成本较低，应用范围广。
局限：无法保存位置数据，需要额外输入（如接近开关或霍尔效应传感器）来验证和跟踪叶片及发动机的相对位置。
绝对型编码器
特点：单匝或多匝型，通过读取光具盘或磁力接收系统上的记录来分辨轴向位置。
优势：能够保存位置数据，即使控制系统断电也能保持位置信息。多匝型无需电池保存位置信息，位置数据直接读取，上电后迅速可用。
局限：通过串行接口提供位置反馈数据，可能限制反馈位置数据的传送速率，不适用于实时跟踪发电机速率。
混合型编码器
特点：结合了增量型和绝对型编码器的优点，提供脉冲或正弦/余弦波形。
优势：适用于叶片距控制系统，提供实时反馈并保存绝对位置数据，降低成本和占用空间。
应用：适用于需要实时反馈和位置保存的场合，如高速电机驱动。

四、编码器技术的最新进展

随着光学和磁学技术的不断进步，增量型、绝对型和混合型编码器的分辨率、温度范围和耐用性都在不断提高。

光学编码器设计的改进
利用Opto-ASIC等新技术，提供更高的分辨能力、更快的工作转速和更宽的工作温度范围。
Opto-ASIC使编码器可编程，包括电场可调分辨率、输出驱动类型和标记物宽度。
金属光具盘的改进
金属光具盘提高了编码器在恶劣环境中的工作能力，并提供了更高的分辨率。
与玻璃光具盘相比，金属光具盘具有更好的震动和振动性能，分辨率提升6倍，无需电子乘法器。
编码器设计的紧凑化
许多新型编码器设计减小了外壳尺寸，但高质量标准和制造工艺对编码器的寿命至关重要。
轴承质量、装配方式和轴承之间的距离等因素都会影响编码器的性能和寿命。

在风力涡轮机设计中，旋转编码器的选择和应用对于实现高效、可靠的控制系统至关重要。随着技术的不断进步和编码器设计的不断改进，未来的风力涡轮机将更加智能、高效和耐用。
