旋转编码器零位设定的七种方法分享
在旋转编码器应用中,零位的准确设定对系统的稳定运行至关重要。以下是编码器零位设定的七种方法,旨在适应不同的应用场景和需求。

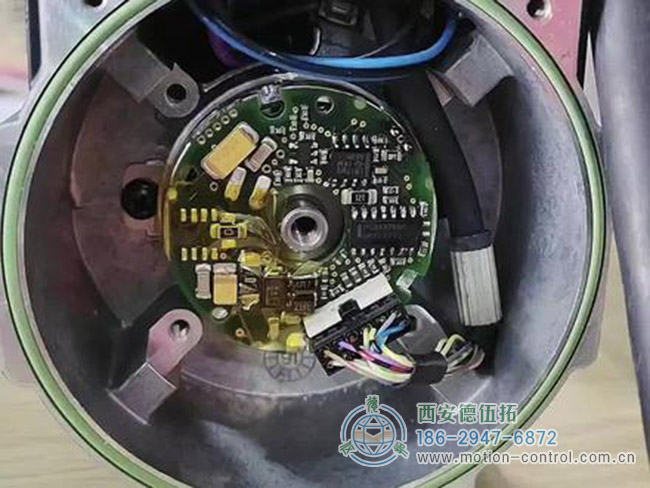

图为设定编码器零位的照片
一、编码器轴转动找零
这是最常用的方法之一,通过旋转编码器的转轴至预设的零位。增量值编码器和单圈绝对值编码器常采用此方式。轴套型编码器同样适用。然而,这种方法可能存在零点不易精确找到、精度有限的缺点。
二、编码器外壳旋转找零
对于紧凑型安装的同步法兰(或伺服法兰)外壳,编码器外壳旋转找零是更为合适的方法。这种方法通过旋转编码器外壳来设定零位。
三、通电移动安装机械对零
在通电状态下,将安装好的机械移动到编码器对应的零位位置进行设定。这种方法适用于需要精确对位的场合。
四、偏置计算法
偏置计算法是一种灵活的零位设定方法。它不需要机械和编码器进行零位找正,而是根据编码器读数与实际位置的偏差来计算偏置量。在后续使用中,编码器读数减去这个偏置量即可得到实际位置值。对于高精度编码器或量程较大的绝对值多圈编码器,这种方法尤为常用。
五、智能化外部置零
部分智能化编码器提供了外部置零功能,通过编码器自带的按键或外部软件设置即可实现零位设定。这种方法方便快捷,但需注意操作规范,以避免误设。
六、绝对值编码器零位设定注意事项
对于绝对值编码器,零位设定需谨慎。一旦设定为零位,再向下旋转(如下滑、移动、惯性过冲等)可能导致数据跳变至最大值,甚至溢出设定范围。此外,绝对值编码器还存在旋转方向问题,若方向设定错误,数据将出现跳变。因此,即使某些进口编码器具备外部置零功能,也建议谨慎使用。
七、预置非零位+偏置计算法/置“中”法
为避免零点跳变问题,可采用预置非零位(留出下滑、过冲余量)并预置旋转方向+偏置计算的方法。另一种方法是置“中”,即将偏置量设为中点值,置位线与电源正相触后,编码器输出的即为中点位置。在此行程范围内(+/-半全程),无论旋转方向如何,均可确保不会经过零点跳变。
综上所述,编码器零位设定的方法多种多样,应根据具体应用场景和需求选择合适的方法。通过合理的零位设定,可确保编码器系统的稳定运行和精度要求。
