关于旋转编码器的准确性与分辨率详解

关于旋转编码器的准确性与分辨率详解

旋转编码器的精度是衡量其性能的关键指标，通常分为系统精度和重定位精度两部分。

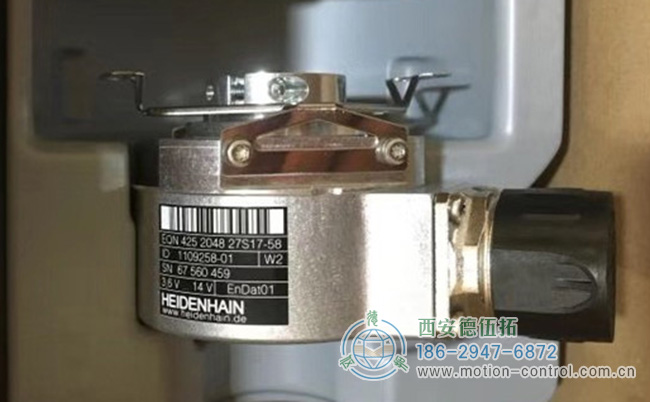

图为海德汉编码器开箱照片

编码器的分辨率与系统精度

首先，我们来探讨编码器的分辨率。分辨率是指编码器将360度圆周理论上平均分割的份数。例如，12位分辨率意味着将360度分割成4096份，16位为65536份，18位则高达262144份。但需要注意的是，这些分割是基于信号处理放大的理论值，实际结果可能因电路信号处理的差异而有所偏差。因此，我们更需关注编码器的系统精度。

系统精度是指编码器在360度范围内，将各个角度值与相对标准角度值进行比较后所得出的角度范围误差。这一比较工作通常由相关权威机构进行，以确保结果的准确性和可靠性。

编码器的重定位精度

在实际生产过程中，旋转编码器需要提取编程人员所需的角度值、长度值或速度值。然而，仅仅在某个位置单次读取这些值是不够的。因为编码器在使用过程中，其任务周期可能长达数年甚至数十年。

这就引出了编码器的另一个重要指标——重定位精度。它是指在编码器的同一位置，不同时间读取数据时的一致性。例如，假设我们的生产站需要每天读取编码器30度位置的数据1000次，那么这1000次读取的数据在同一角度上的个体差异就是重定位精度的体现。这一数据受编码器内部机械结构、外部机械安装等多种因素影响。

旋转编码器的准确性和分辨率是衡量其性能的重要指标。通过深入了解编码器的分辨率、系统精度和重定位精度，我们可以更好地选择和使用编码器，以满足实际生产需求。
