如何理解编码器CW/CCW旋转方向的概念

编辑:小伍    发布时间:2024-10-29 10:03:25

摘要:通过识别CW/CCW旋转方向,控制系统可以精确控制电机的启动、停止和转向,实现精确的位置定位和运动控制。在选择和使用编码器时,应充分考虑其CW/CCW旋转方向的识别能力和精度要求,以确保系统的高性能和可靠性。
如何理解编码器 CW/CCW旋转方向的概念

在自动化和控制系统中,编码器作为精确测量旋转位置、速度和方向的核心组件,其性能和应用至关重要。在编码器的使用中,CW(Clockwise,顺时针旋转)和CCW(Counter Clockwise,逆时针旋转)是两个基础且关键的概念,它们不仅影响着编码器的输出信号,还直接关系到系统的控制逻辑和精度。西安德伍拓自动化为大家详细解析CW/CCW在增量型编码器和绝对型编码器中的应用及其意义。

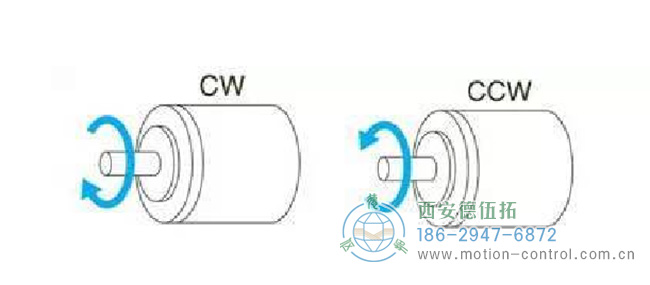

编码器CW/CCW旋转方向示意图

编码器CW/CCW旋转方向示意图


CW(顺时针旋转):定义与特性

CW,即顺时针旋转,是编码器旋转方向的一种基本形式。在增量型编码器中,当旋转方向为CW时,通常A相的输出会先于B相进行相位输出。这一相位差是判断旋转方向的重要依据。对于绝对型编码器,CW旋转则意味着编码器输出的代码将按增加的方向变化,即旋转角度的增大对应着编码值的递增。

增量型编码器的A/B相输出相位差,通常用于确定旋转的方向和速度。当A相领先于B相时,系统识别为CW旋转;反之,则为CCW旋转。这种相位差检测机制确保了编码器能够准确反映轴的旋转方向和速度变化,为控制系统提供可靠的反馈。

CCW(逆时针旋转):与CW的对比

CCW,即逆时针旋转,是CW的相反方向。在增量型编码器中,当旋转方向为CCW时,B相的输出会先于A相进行相位输出。这一相位差与CW旋转时的相位差相反,是判断旋转方向为CCW的重要依据。对于绝对型编码器,CCW旋转则意味着编码器输出的代码将按减少的方向变化,即旋转角度的减小对应着编码值的递减。

在控制系统中,正确识别CW/CCW旋转方向对于实现精确的位置控制和速度调节至关重要。例如,在电机控制中,编码器反馈的旋转方向信息可用于调整电机的旋转方向,确保电机按预期方向运行。此外,在机器人、自动化生产线等应用场景中,编码器提供的方向信息也是实现复杂运动控制和路径规划的基础。

CW/CCW在编码器应用中的意义

精确控制:通过识别CW/CCW旋转方向,控制系统可以精确控制电机的启动、停止和转向,实现精确的位置定位和运动控制。
故障检测:在编码器出现故障或异常时,通过监测CW/CCW旋转方向的异常变化,可以及时发现并处理故障,提高系统的可靠性和安全性。
优化性能:在需要频繁改变旋转方向的应用中,正确识别CW/CCW旋转方向有助于优化电机的运动轨迹和速度曲线,提高系统的整体性能和效率。
扩展应用:在机器人、自动化生产线等复杂应用场景中,编码器提供的CW/CCW旋转方向信息可以用于实现更复杂的运动控制和路径规划,满足多样化的应用需求。

CW/CCW作为编码器旋转方向的基本概念,在自动化和控制系统中具有广泛的应用价值。正确理解和应用CW/CCW旋转方向的概念,对于实现精确的位置控制、速度调节和故障检测至关重要。在选择和使用编码器时,应充分考虑其CW/CCW旋转方向的识别能力和精度要求,以确保系统的高性能和可靠性。同时,随着自动化技术的不断发展和应用领域的不断拓展,编码器在CW/CCW旋转方向识别方面的性能也将不断提升,为控制系统的智能化和自动化提供更加有力的支持。

了解更多旋转编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
