在轧钢厂的现代化生产线中，轧机编码器作为关键的传感器设备，扮演着检测轧机转速、位置等关键信息的核心角色。它通过精准的信号转换，确保轧机的稳定运行和高效生产。本文将深入探讨轧机编码器的接线方式及其注意事项，以期为技术人员提供实用的操作指南。

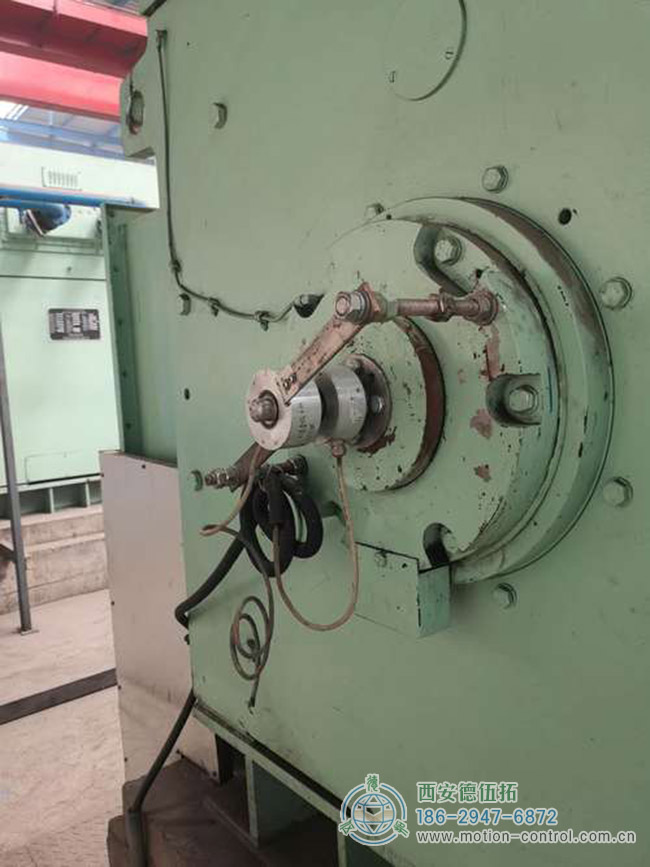

图为重载编码器在轧机的实际应用照片

轧机编码器接线方式

轧机编码器通常由编码器主体和连接线两部分组成，而连接线的正确接线对于准确检测轧机信息至关重要。根据编码器的通道数，轧机编码器的接线方式主要分为单路（两线制）和双通道（三线制）两种。

单路（两线制）编码器：这种编码器接线相对简单，通常只需连接电源和信号输出两根线。然而，在轧钢厂的复杂环境中，单路编码器可能难以满足对速度和位置信息的高精度要求。
双通道（三线制）编码器：双通道编码器需要接双通道A、B和一路Z相线，共三根线。A、B两相用于检测旋转方向和速度，而Z相则用于标记特定的位置或零点。这种接线方式能够提供更丰富的信息，适用于对轧机位置和速度有高精度要求的场合。

轧机编码器接线注意事项

在进行轧机编码器接线时，为确保信号传输的稳定性和准确性，技术人员需注意以下几个方面：

确定编码器型号和参数：在接线前，务必了解编码器的型号、连接方式和电气特性。这些信息通常可以在编码器的产品手册或标签上找到。
注意连接顺序：对于双通道编码器，三根线的连接顺序至关重要。应严格按照编码器上的接线标识进行接线，确保A、B、Z三相正确连接。
线材质量和长度：线材的质量和长度直接影响信号的传输质量和稳定性。应选用质量上乘的屏蔽线，并尽量缩短连接线的长度，以减少信号失真和干扰。
安全断电检查：在连接线之前，应先检查设备并确认所有线路都已断电并处于安全状态。完成线路连接后，再进行电路的通电测试，以确保接线正确且安全。
故障排查：在出现故障或异常时，应及时检查连接线的状态和连接接头。检查是否有松动、断裂或短路等情况，并找出并修复故障原因。

轧机编码器作为轧钢厂轧机上的重要传感器，其正确接线对于保证轧机的稳定运行和准确检测至关重要。在接线过程中，技术人员必须严格按照编码器的接线方式和注意事项进行操作，确保连接线的正确性和稳定性。此外，还需进行线路的测试和检查，以验证传输的稳定性和正确性。只有这样，才能充分发挥轧机编码器的性能优势，为轧钢厂的现代化生产提供有力保障。
