编码器信号抖动的根源探析与应对策略

编辑:小伍    发布时间:2024-08-07 09:40:15

摘要:旋转编码器信号抖动可能引发的问题纷繁复杂,包括但不限于位置信息的微小偏移、运动轨迹的不平稳、步进或跳跃式运动、速度控制精度的下降,以及直接体现在编码器信号上的异常波动。
编码器信号抖动的根源探析与应对策略

编码器信号抖动,这一常见现象,其根本诱因可归结为码盘的不规则性(如偏心)以及一系列外部干扰因素,包括机械振动、电磁环境的侵扰、电源供应的不稳定等。这些因素相互作用,导致编码器输出的信号产生波动,进而影响整个系统的稳定性和准确性。

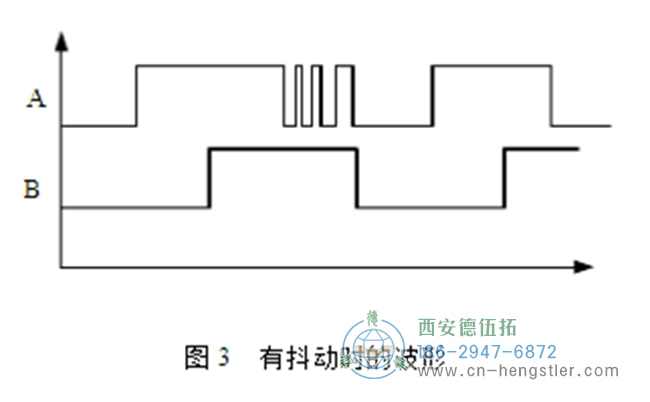

图为编码器信号抖动时的波形图

图为编码器信号抖动时的波形图


具体而言,旋转编码器信号抖动可能引发的问题纷繁复杂,包括但不限于位置信息的微小偏移、运动轨迹的不平稳、步进或跳跃式运动、速度控制精度的下降,以及直接体现在编码器信号上的异常波动。这些问题不仅影响设备的正常运行,还可能对生产效率和产品质量造成不利影响。

为有效应对编码器信号抖动问题,我们可采取以下策略:


针对机械振动:强化设备的固定装置,确保其在运行过程中保持稳定。同时,定期检查并更换磨损或损坏的机械部件,如轴承,以减少振动源。
电磁干扰防护:采用金属屏蔽罩等物理隔离手段,减少外部电磁场对编码器信号的干扰。此外,选择具备更强抗干扰能力的编码器型号,也是提升系统稳定性的有效途径。
电源稳定性管理:引入稳压器或选用更为稳定的电源供应系统,确保编码器在工作过程中能够获得稳定、纯净的电力支持,从而减少因电源波动引起的信号抖动。
编码器维护与更换:定期对编码器进行专业检查和维护,及时发现并更换损坏或性能下降的编码器,防止其成为系统不稳定的隐患。
清洁保养:保持编码器及其周围环境的清洁,特别是光学元件和读头部分,避免因灰尘、污垢等污染物导致的信号读取错误。

综上所述,通过实施上述策略,我们可以显著减少或消除编码器信号抖动现象,从而提升整个系统的稳定性和可靠性。在电机的日常使用和维护过程中,加强对编码器的监测和测试工作同样至关重要。通过细致观察电机运行状态,结合专业的测试仪器,我们可以快速准确地判断编码器的工作状态,为电机的安全、高效运行提供有力保障。

了解更多旋转编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
