编码器电压为何存在5V与24V两种？

编码器电压为何存在5V与24V两种？

光电编码器，作为一种精确测量旋转或线性运动位置与速度的设备，其核心功能依赖于光电传感器与编码盘的精密配合。在选用光电编码器时，一个关键考量因素是其工作电压，市场上常见的有5V和24V两种规格，它们之间的差异主要体现在以下几个方面：

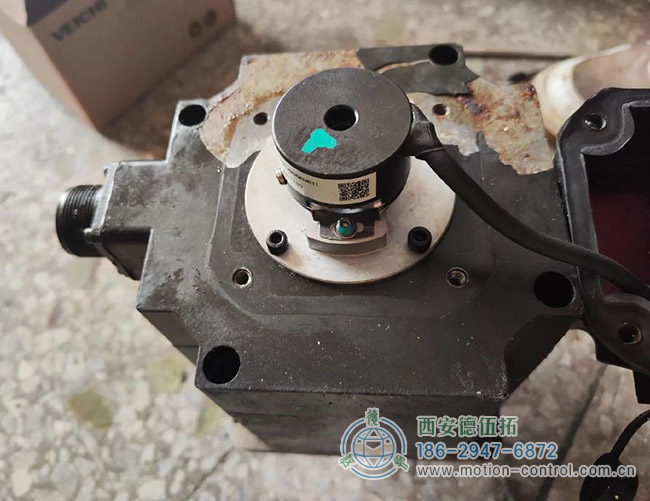

图为与伺服电机配套使用的电压为5V的编码器照片

1. 工作电压范围不同
5V编码器：其设计的工作电压范围通常在4.5V至5.5V之间。这意味着，为确保编码器正常工作并避免损坏，提供的电源电压必须严格落在此范围内。
24V编码器：则拥有更宽泛的电压容忍度，一般在20V至30V之间。这种设计使得它能在较高电压环境下稳定运行，适合需要更大功率输出的应用场景。
2. 适用范围各异
5V编码器：由于其低功耗特性，常被应用于小型设备或是对功耗有严格要求的场合，如小型机器人、电子秤等。这些设备往往对空间、重量及能耗有较高要求。
24V编码器：则因其能提供更大的电流输出，更适合驱动大型设备或在高负载条件下运行，如工业机器人、数控机床等。这些设备对稳定性和可靠性有更高要求，24V电压能更好地满足其需求。
3. 价格因素考量
成本差异：一般而言，5V编码器的制造成本相对较低，因此其市场价格也更为亲民，适合预算有限的小型项目或原型开发。
24V编码器：虽然性能更为强大，但相应的制造成本也更高，包括可能增加的DC-DC转换电路等，这些都反映在其较高的市场价格上，更适合大型设备或高成本项目。
4. 系统兼容性
在选择编码器时，还需考虑与现有系统的兼容性。例如，在自动化控制领域，与PLC等设备连接时，24V编码器因其普遍兼容性而更受欢迎。而在某些特定的小型设备或嵌入式系统中，5V编码器则可能更为合适。

综上所述，5V与24V光电编码器在工作电压范围、适用范围、价格及系统兼容性等方面存在显著差异。因此，在选择编码器时，应根据具体的应用场景、设备需求及预算限制等因素综合考虑，以选择最适合的编码器型号和工作电压。
