增量编码器常用线驱动输出则是使用专用输出芯片，输出符合特定标准的信号，如RS422标准。接下来，西安德伍拓为大家分享一下关于RS422输出的特点与优势及其应用。

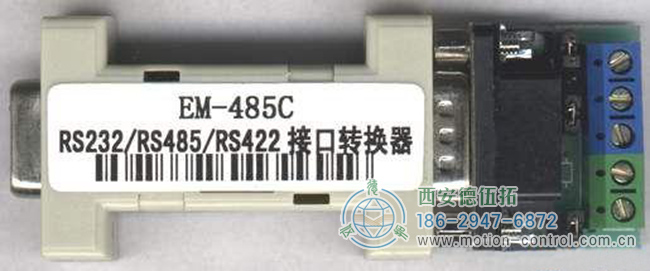

图为编码器输出接口转换器

编码器采用RS422输出时，主要利用了RS422标准，这是一种平衡电压数字接口电路的电气特性规定。具体来说，它定义了接口电路的特性，是一系列的规定采用4线（实际运用中可能有一根信号地线，共5根线）、全双工、差分传输、多点通信的数据传输协议。

在RS422输出中，由于接收器采用高输入阻抗和发送驱动器比RS-232更强的驱动能力，允许在相同传输线上连接多个接收节点，最多可接10个节点。这种特性使得RS422支持点对多的双向通信，即一个主设备（Master）与多个从设备（Slave）之间的通信，但从设备之间不能直接通信。

RS422编码器广泛应用于许多行业和领域，如机器人、自动化生产、测量和测试、航空航天等。在这些应用中，它可以用于测量机械臂的位置和运动状态，控制航天器的姿态和轨道，以及检测汽车制动系统的运动状态等。此外，RS422编码器还具备优异的抗冲击和振动特性，这使得它在复杂和严苛的工作环境中也能保持稳定和可靠的性能。

另外，关于RS422输出的技术特性，它的工作电压通常在10~30Vdc或5Vdc范围内，具体取决于应用需求。消耗电流则取决于电源电压，例如，在24V电源下，消耗电流应小于100mA；在12V电源下，消耗电流应小于190mA。同时，RS422编码器的输出负载能力也是一个重要的参数，它应小于或等于400欧姆，标准工作负载通常在200~250欧姆之间。

综上所述，编码器采用RS422输出时，具有多节点通信能力、高稳定性和优异的抗冲击振动特性，广泛应用于各种工业和商业领域。如需更多关于编码器RS422输出的详细信息，建议查阅相关的技术文档或咨询专业的技术工程师。
