光电编码器通过增加码道提高分辨率

光电编码器通过增加码道提高分辨率

光电编码器的精度和分辨率取决于光电编码器的准确性和分辨率，这取决于线的数量，其精度远高于接触式编码器。与接触码盘一样，光电编码器使用循环码作为最佳编码形式，可以解决非单值误差问题。



为了提高测量的精度和分辨率，传统的方法是增加码盘上的码道和线的数量。由于制造工艺的限制，当规模增加到一定数量时，很难观察到该工艺。因此，只能使用其他方法来提高精度和分辨率。最常见的方法是使用光电分解技术，即内插法，以提高分辨率。

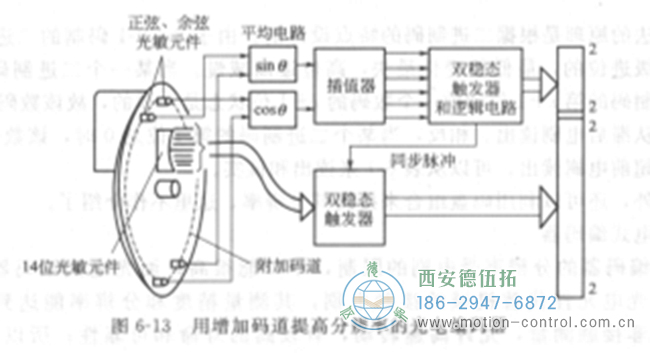

例如，码盘上有14位代码道，并且在14位代码道道上添加了一个专用的附加代码道，如图6-13所示。附加码道的扇区区域的形状和光电几何形状与14位码道不同，它与光电分解器的几个光敏元件相结合，以产生理想的正弦波输出。以获得理想的正弦或余弦信号。由附加码信道发射的正弦或余弦信号在内插器中以不同的系数叠加，以在多相移位期间形成不同的正弦信号输出。每个正弦波信号由零比较器转换成一系列脉冲。因此，光电元件的正弦输出在附加码信道上被分割，并且产生附加的低有效数字。

了解更多编码器相关知识，敬请关注西安德伍拓自动化齿轮系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“拉线上+拉线下”服务的服务形式，帮助企业解决技术难题。
