编码器和高性能电机轴端是怎么连接的？

编码器和高性能电机轴端是怎么连接的？

近年来，由于中国经济快速增长的新因素，重工业发展迅速。例如，能源、矿业、煤炭、化工等行业直接导致能源需求旺盛，对能源的依赖程度也有所提高。然而，中国的能源使用率远低于世界平均水平。国家提出要努力提高效率，使节能行业高压变频器也有快速发展的趋势。

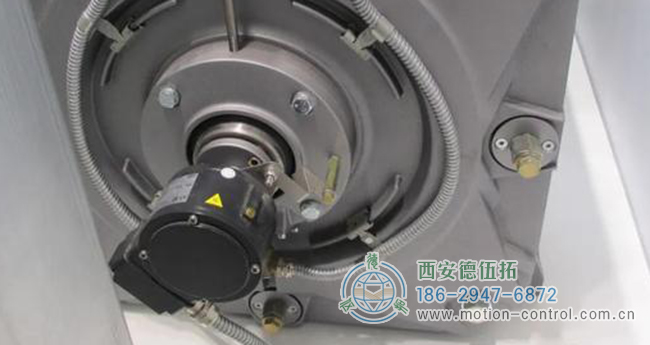

在该系统中，电机反馈编码器通过变频器的输出数据线连接，编码器轴端连接到高性能直流电机的轴端。连接方法是使用和康的专利产品、电机主轴和编码器连接装置。该连接装置应用广泛，性能可靠，安装方便，价格低廉，处理方便，数据传输准确，保证了整个系统的安全运行。

编码器和高性能电机轴端的结构原理

连接装置由电机主轴②和连接轴①组成，它们通过与销匹配的连接螺钉固定，从而将电力传输到方形和圆形插头②、用于软连接⑥的方形和圆形插座②以及到编码器⑥的软连接。如图1.2所示，插头1与方形和圆形插头④相连。它不仅能传递扭矩，还能在轴向自由滑动。该滑动轴向力由方形和圆形连接器吸收，从而保护旋转编码器的轴向力免受损坏。

该轴端连接器的优点

1、电机编码器用于测量高压变压器驱动的高性能电机的速度。编码器测量的数据返回到变频器，以实现智能电机速度调节的目的。

2、存在的问题是，当主轴通过软接头和弹簧接头高速旋转时，轴向运动损坏编码器，旋转精度误差过大，缩短了其使用寿命。

为了解决旋转传动的精度问题，原始的弹簧交叉连接方式使得编码器测量不准确。当发动机开始旋转时，会出现减速现象，并且在发动机停止时会出现领先错误。

这种连接方式解决了主轴高速旋转时主轴串行运动对编码器造成的损坏。该装置是编码器和电机主轴之间的新型连接。方形和圆形连接器实现了编码器与电机主轴之间的有效、准确连接，具有传输精度高、响应快、动态稳定性好、保护功能齐全、体积小、结构简单、价格低廉、观察、操作和维护方便等特点。本项目属于高压变频器的智能控制功能。

编码器连接器各部分的功能特点

1、电机主轴②端和连接器①可动态调整以传输功率。

2、从连接器①转移到方形和圆形连接器④。方形和圆形连接器④的材料为27SiMn钢表面热处理HRC50～53，表面光洁度为？，两侧的适当间隙±0.05。

3、方形和圆形插头④和软连接（橡胶）⑥固定，并通过连接螺钉传输至编码器⑥。

4、编码器⑥通过法兰盘双向接缝高精度定位与电机轴承盖③连接，使编码器⑥与电机主轴中心线对齐，从而保证了设计的技术要求。

编码器和高性能电机轴端连接实施示例

2008年4月15日，一家科技公司将历时两年研发的高性能编码器反馈设备系统高压同步矢量控制变频器送至山西省临汾水泥厂，并带负荷通过现场审核。该产品有效解决了高性能同步电机失步运行时启动脉冲电流大、速度控制范围差的问题，填补了国内在这方面的空白。

了解更多电机编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“拉线上+拉线下”服务的服务形式，帮助企业解决技术难题。
