安装编码器时在机械、电气、环境方面有哪些需要注意的地方？

编码器安装时在机械、电气、环境方面有哪些需要注意的地方？

旋转编码器的接线安装应严格按照各产品的说明书指示来，在安装过程中需注意各方面的细节（比如：机械、电气、环境方面）。旋转编码器的接线安装应严格按照各产品的说明书指示来，在安装过程中需注意如下小细节。

机械方面

编码器与用户输出轴间的连接，应采用弹性软连接，切忌采用刚性连接，以避免因用户轴的串动、跳动，造成编码器轴系和码盘的损坏。

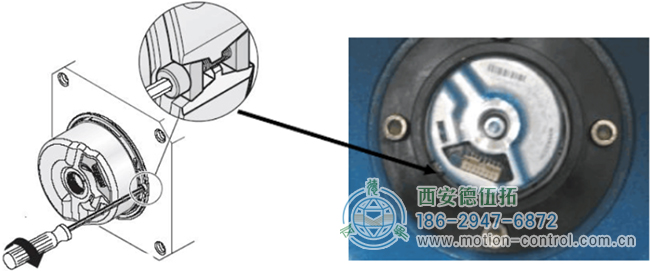

编码器安装时应轻轻推入被套轴，严禁用锤敲击和摔打碰撞，以免损坏轴系和码盘。

安装时请注意允许的轴负载，不得超过其极限负载。

应保证编码器轴与用户输出轴的不同速度<0.2mm，与轴线的偏角<2°

注意不要超过其电气极限转速，如超过编码器所允许的极限转速时，电气信号可能会丢失。

nmax=(最高响应频率/L)x60 r/min (L为光栅脉冲数)

长期使用时，请检查与编码器实体相连部分、以及固定螺钉等是否松动，以防影响设备的正常使用

电气方面

请不要将编码器的输出线与动力线等绕在一起或同一管道传输，也不宜在配电盘附近使用，以防干扰。线时应采用屏蔽电缆

安装开机前，应仔细检查，产品说明书与编码器型号是否相符接线是否正确，错误接线会导致内部电路损坏。

长距离传输时，应考虑信号衰减因素，选用输出阻抗低，抗干扰能力强的输出方式编码器不是防漏结构时，不要溅上水、油等，必要时要加上防护罩。请注意环境温度、湿度是否在仪器使用要求范围之内。注意:安装或使用不当会影影响编码器的性能和和使用寿命

脉冲信号的传送距离与下列因素有关:频率、输出电路、输入电路、传输线、发送频

环境方面

因为编码器是精密仪器，使用时要注意周围无振源。
