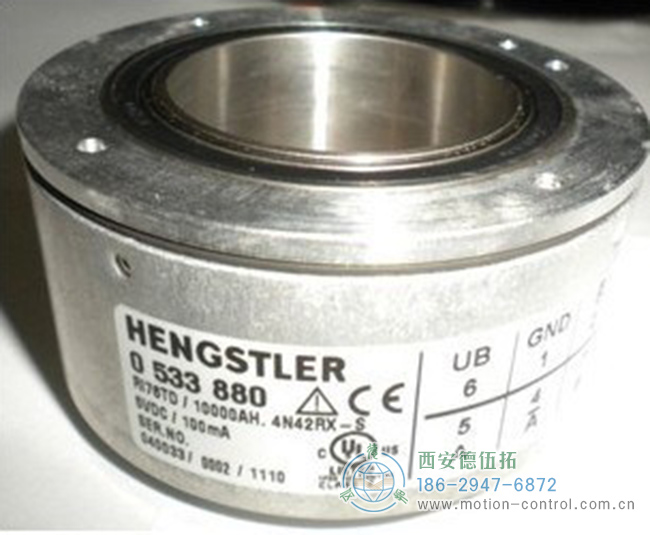

空心轴编码器通常也称为空心轴编码器。安装空心轴编码器时，避免与旋转编码器刚性连接。有关安装轴的尺寸，请参阅相应的产品安装说明。安装期间，旋转编码器应小心压入护套轴，严禁用锤子敲击，以免损坏轴承和码盘。

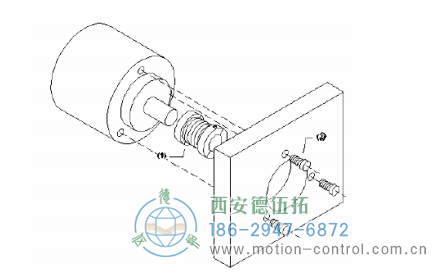

空心轴编码器安装方法一

1.机器上的驱动轴必须固定，编码器轴不得直接连接到机器。通常使用挠性联轴器。

2.将联轴器（1）安装在传感器上，并确保联轴器不会与传感器表面接触；

3.用螺钉（3）将伺服夹紧环（2）压到安装法兰的表面上，但不要锁定螺钉；

4.转动伺服夹紧环，（2）将编码器推入到位

5.将伺服夹紧环（2）旋入伺服套筒，然后稍微拧紧。

6.将离合器（1）固定在驱动轴上，并尽量减少角度和水平对准误差，以确保离合器和旋转编码器安装不正确差值在允许范围内。

7.锁定伺服夹紧环上的3个螺钉。

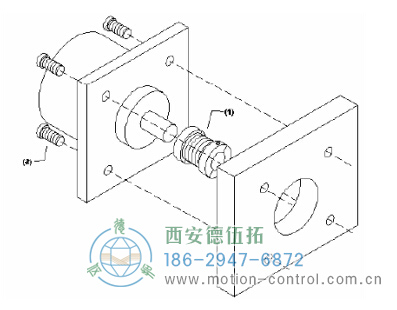

空心轴编码器安装方法二

1.机器上的驱动轴必须固定，编码器轴不得直接连接到机器。通常使用挠性联轴器。

2.将联轴器（1）安装在传感器上，并确保联轴器不会与传感器表面接触；

3.将带联轴器（1）的编码器压到位；

4.将联轴器（1）固定在驱动轴上，并尽量减少角度和水平对准误差，以确保联轴器和编码器的安装误差在允许范围内。

5.将编码器连接到安装法兰上。

空心轴编码器安装方法三

1.机器上的驱动轴必须固定，编码器轴不得直接连接到机器。通常使用挠性联轴器。

2.将联轴器（1）安装在传感器上，并确保联轴器不会与传感器表面接触；

3.将带联轴器（1）的编码器压到位；

4.将联轴器（1）固定在驱动轴上，并尽量减少角度和水平对准误差，以确保联轴器和编码器的安装误差在允许范围内。

5.将编码器连接到安装法兰上。

空心轴编码器的故障排除

1、安装松动：通常情况下，空心轴编码器的安装松动会影响旋转编码器的位置控制精度，导致停止和移动时位置偏差过大，甚至机器启动后伺服系统过载报警。因此，在使用空心轴编码器之前，请确保旋转编码器安装牢固可靠。

2、连接电缆错误：这种类型的错误最容易发生，并且经常发生在维护期间。这种类型的错误是检查中的一个很好的因素。通常，如果出现短路或接触不良、电缆电路开路等情况，请更换空心轴编码器中的编码器或电缆连接。

3、操作接线：安装空心轴编码器时，确保编码器每个引脚的端部连接正确。否则，一旦连接错误，这将导致线路之间的不兼容操作，甚至导致编码器的脉冲波形信号不稳定，这将影响测量数据的准确性。在严重情况下，编码器可能会直接损坏，因此请更加注意空心轴编码器的安装和接线。

4、+5V电源损耗：表示+5V电源过低，通常编码器在正常工作条件下不能低于4.75V。由于低电压的原因，它可能由编码器电力传输电缆的高电阻引起的功率损失或损耗引起。此时，需要修理电源或更换电缆。

5、空心轴编码器的电池电压降：这种故障通常有明确的含义报警。此时，必须更换蓄电池。如果参考点位置存储器丢失，则必须执行返回参考点的操作。

6、自身故障：指空心轴编码器的部件发生故障，导致空心轴编码器无法产生和输出正确的波形。此时，更换空心轴编码器或修理空心轴编码器的内部部件。

对上述关于空心轴编码器的安装和问题的解决方法进行了总体详细的说明。相信每个人此时都应该对空心轴编码器的安装和操作有一些初步的了解和理解。然而，也提到了空心轴编码器的安装通常连接到设备的主轴。一般来说，设备主轴承受的载荷是冲击载荷，安装空心轴编码器时，固定螺钉不应拧得过紧。否则，主轴和编码器的设置将不会旋转，并且在发送脉冲信号时很容易意外地引起一些错误问题。
