环形编码器最常见的故障分析。

环形编码器最常见的故障分析。

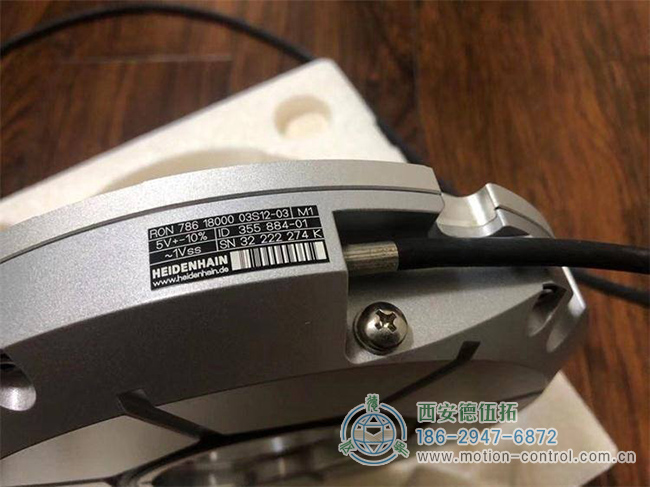

环形编码器是一种旋转传感器，它将旋转运动转换为一系列数字脉冲信号，可用于控制旋转运动。如果旋转编码器与齿轮或螺钉导螺杆组合，它也可以用于测量线性位移。故障经常发生在环形编码器使用过程中。最常见的故障是什么？我们该如何处理？将是本文的内容。让我们互相了解一下。



1.环形编码器本身的故障

它是指编码器本身的部件故障，导致其无法生成和输出正确的波形。在这种情况下，需要更换编码器或修理其内部部件。

2.环形编码器的安装松动

这种类型的故障会影响位置控制的准确性，这会导致在停止和移动超出公差时出现位置偏差，甚至在机器启动后会产生伺服系统的过载警报。

3.环形编码器电缆屏蔽线未连接或脱落

这会引入干扰信号，使波形不稳定并损害通信的准确性。必须确保屏蔽线的可靠焊接和接地。

4.连接电缆时环码故障

这类故障的发生概率很高，通常发生在维护中，应该是一个优先考虑的因素。通常，编码器电缆开路、短路或接触不良。在这种情况下，应更换电缆或插头。还应特别注意松动的电缆是否导致开路或开路，并应夹紧电缆。

5.光栅污染

这降低了信号输出范围，需要用蘸有无水酒精的吸水棉轻轻擦拭油渍。

6.环形编码器+5V电源下降

这意味着+5V电源过低，通常不低于4.75V。低电压的原因是电源故障或输电电缆高电阻导致的损耗。在这种情况下，需要修理电源或更换电缆。

了解上述环形编码器的常见故障和处理方法可以帮助我们在日常使用中实用，如果出现问题，我们将不会手足无措!
