光电编码器的特点、原理、分类以及应用分享。

光电编码器的特点、原理、分类以及应用分享。

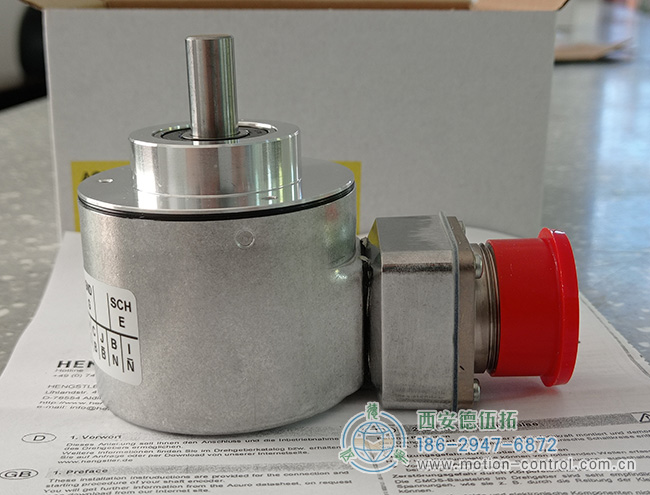

什么是光电编码器？

光电编码器是利用光栅衍射原理对位移进行数字转换的传感器，通过光电转换将输出轴的机械几何位移转换为数字脉冲量。



光电编码器是通过光电转换将输出轴的机械几何位移转换为脉冲或数字量的传感器。目前使用最广泛的传感器，光电编码器由光源、光学码盘和感光元件组成。光栅盘由在特定直径的圆板上等分开多个矩形孔构成。由于光电编码器与电机同轴，电机旋转后，栅极板将以与电机相同的速度旋转，由发光二极管等电子部件构成的检测装置将检测多个脉冲信号并输出。光电编码器每秒输出的脉冲数，可以反映电机的当前速度。此外，码盘还可输出相位差为90°的两个脉冲信号，以判别旋转方向。

光电编码器的分类

按测量方法分类：

旋转编码器

直尺编码器

编码方法分类：

绝对编码器

增量编码器

混合编码器

光电编码器的优点和缺点

光电编码器具有小型、高精度、非接触和磨损、可靠操作和数字接口的优点。同一品种可以使用机械转换设备检测角度位移和直线位移。多匝光电绝对式编码器可检测非常长范围内的线性位移（例如，25位多匝）。耐用年限长，可选安装，接口形状丰富，价格合理。成熟的技术，多年前就在国内外广泛使用。

缺点：高精度，但对室外使用和苛刻环境的高保护要求。线性位移测量必须依赖于机械装置的变换，以消除由机械偏差引起的错误。当发生滑移时，很难检测到轨道上的物体。

光电编码器的安装注意事项

光电检测装置本身由电子部件构成。在特别苛刻的环境中，安装环境具有特定的技术要求。要在产品所需的技术条件下操作光电检测设备，必须采取相应的保护手段。为了充分发挥器件的技术性能。否则，光电检测装置的寿命及其动作的可靠性会受到各种程度的影响。结合光电传感器件在生产过程控制、控制系统设计中的应用实践。请勿将光电检测设备的信号用作重要的控制信号。光电设备的突然损伤和不稳定的动作（高环境温度、高湿度、机械振动、外力的影响等）成为其他设备事故的原因。PLC程序在控制系统中的应用适用于过程控制的监控或干预，以克服系统中使用光电子设备所带来的各种障碍，提高系统的可靠性。

光电编码器的应用

在过去的十年里，光电编码器已经发展成为一系列具有多种规格和高性能的成熟工业产品，在各个领域中被广泛使用。
