五分钟简单了解绝对值编码器的方方面面。

五分钟简单了解绝对值编码器的方方面面。

编码器是伺服、重型和直流电动机应用中最重要的设备之一。绝对值编码器提供反馈，帮助公司进行生产和质量控制。我们的绝对值编码器提供准确的反馈，所以您可以继续收到关于产品在装配线、机器人应用等方面的最相关和最新的信息。

什么是绝对值编码器?

绝对值编码器是一种用来反馈对象的速度、位置、角位置和方向的设备。与增量编码器不同，"绝对值编码器"一词是由于它们提供了"绝对"的位置。绝对值编码器生成一个对象的相对位置和绝对位置的信息，包括停电后的信息。

绝对值编码器的工作原理

一个绝对值编码器可能看起来很难理解，但是了解它的组件以及它们如何一起工作可以使它更清晰一些。一个绝对旋转编码器的工作方法是使用一个旋转的码盘，其中的缺口，类似于自行车轮胎上的轮条。这种旋转盘放在光源和光传感器的前面，例如在光学旋转编码器的情况下，或者它可以配备一个磁传感器来检测磁场的变化，例如电磁编码器。

这两种类型的绝对旋转编码器都能产生输出信号，这些输出信号可以数字化地转换成关于对象运动和绝对位置的特定信息。为此，出现了以下情况:

1、旋转盘，也称为码盘 ，绕着一个中空轴旋转，光只能进入有开口裂缝的区域。其余的码盘是不透明的，阻挡了光和信号。
2、光线进入码盘并通过码盘的缝隙。这种光是固定的，不受外界光源的干扰。许多编码器使用红外线进行反馈。
3、有一个特定模式切入绝对值编码器的旋转盘。基于每次旋转的信号，光被传输，或被解释的磁信号，在绝对旋转编码器中的传感器产生一个数字信号。
4、数字信号传送到另一个系统，根据接收到的信号解释物体的精确位置。

配合绝对值旋转编码器，显示一个物体的精确位置，即使是在停电之后。我们的编码器通过光学和电磁场产生数字信号。我们有旋转编码器，这是最流行的 编码器类型 在市场上，最简单的放置到你现有的配置中。

绝对值编码器输出

读取绝对值编码器的输出信号比读取增量编码器的输出信号要复杂一些。与绝对值编码器不同的是,增量编码器位于旋转轴上,并有一个具有一致的缺口图案的光盘。你可以想象这些裂缝看起来像一个馅饼,在整个光盘中均匀切割。

增量编码器的工作与绝对值编码器基本相同,但它们只产生有限的信息。增量编码器产生一个输出信号,显示一个对象相对位置的信息,而不是它的真实位置。它使用已知的固定位置作为参考。

使用来自固定位置的信息,增量编码器可以提供关于对象的相对距离和计数等信息的信息。它产生一个信号,显示为"A"或"B"方波,或余弦波。

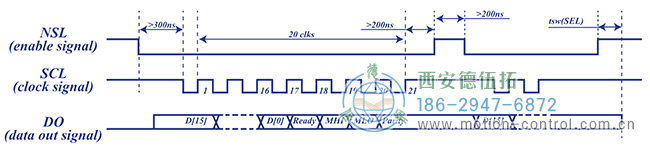

然而,绝对值编码器提供了数字数据流,如串行同步接口或SSI。这是一个数字信号,读取0至10伏或4至20毫安。这些信号通过唯一的代码提供了非常精确的位置信息。

使用绝对值编码器的优点

使用绝对值编码器有几个优点。对于初学者,绝对值编码器提供精确的信息和对象的唯一位置数据。这意味着您可以随时知道产品或零件在装配线上的具体位置。这与增量编码器有很大的不同,它最好是为较小的应用程序保留的,这些应用程序不需要位置反馈,但却需要诸如计数和距离等信息。

如果您的公司由于功能安全原因需要位置反馈,绝对值编码器也是一个不错的选择。此外,绝对值编码器可以节省编程时间。增量编码器需要从"0"开始,因此需要根据参考对象的相对位置不断地对其进行编程,而绝对值编码器则可以从它们所离开的地方开始。

绝对值编码器甚至在停电时提供信息。因此,绝对值编码器可以最大限度地减少对装配线生产的损害,并增加生产率流量。虽然增量编码器和绝对值编码器之间存在着巨大的价格差距,但是绝对值编码器非常值得花费,如果你需要停下来重新开始生产,它可以为你省钱。

绝对值编码器的构成是什么?

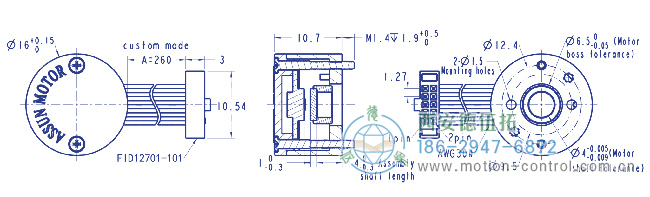

一个旋转绝对值编码器包含几个部分,允许它功能的各种应用。编码器的部件包括固定光源和光检测器、旋转轴、旋转编码盘和输出信号处理器。这些部分不受尺寸的限制,这意味着您可以在应用程序中使用绝对值编码器来最大化可用空间。

绝对值编码器的应用领域有哪些?

您可以在各种不同的应用中使用旋转绝对值编码器。光学编码器和电磁编码器可用于下列领域:

提供机器人手臂位置的精确信息的外科机器人学
诊断成像,为核磁共振成像机、X射线和CT扫描提供反馈
放射治疗,为激光瞄准癌肿瘤的机器提供极其精确的反馈,并能帮助减少患者参与放射治疗的时间
卫星通信,以加强传输信号并提供世界任何地方的绝对位置
自动驾驶车和遥控飞机, 需要不断更新的准确信息,以便探测海底深处
工业机器人应用和自动装配线
利用光束的光子学应用
微电子和制造多氯联苯和超级计算机
研究等科学应用

小结

绝对值编码器将实时提供对象的有意义的定位信息。它们可以配置为服务于各种应用程序,并可以在产品设计和制造、机器人、医疗应用程序等期间使用。
