并纱机用编码器调节纱线张力的原理

并纱机用编码器调节纱线张力的原理

在并纱机中，编码器通过检测电机转速、位置信号或纱线运动状态，结合闭环控制系统，实现对纱线张力的动态调节。其工作原理可分为以下几个关键环节：

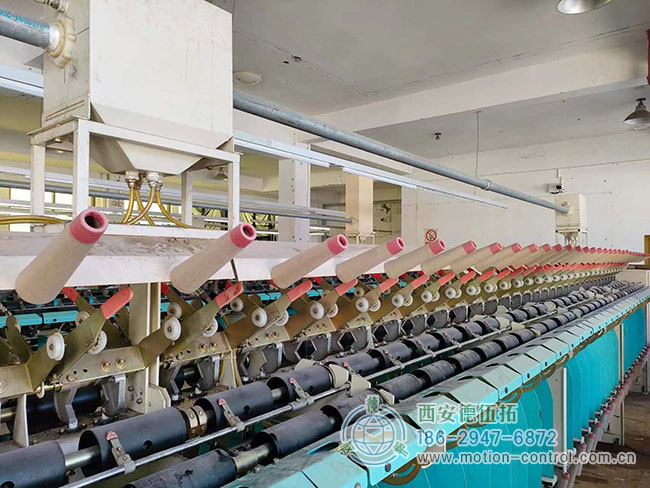

图为由编码器调节张力的关纱机照片

1. 编码器的信号检测
电机转速与位置检测：编码器（如磁旋转编码器、光电编码器）安装在电机轴上，实时监测电机转速和转子位置信号。例如，磁旋转编码器通过感应电机转子磁场强度变化，输出脉冲信号，反映电机转速。
纱线运动状态检测：部分系统通过传感器（如线性霍尔元件）间接检测纱线张力变化，或直接通过编码器监测纱线输送速度。
2. 闭环控制系统
张力设定与反馈：操作员在张力控制屏输入目标张力值，编码器将实时测得的电机转速（或纱线速度）转换为电信号，反馈至控制系统（如PLC或STM32F407控制芯片）。
差值计算与调节：控制系统将目标张力值与实时反馈值对比，计算差值并传输至PI控制器。PI控制器根据差值调整输出信号，控制电机转矩电流，从而调节纱线张力。
3. 电机控制与执行
转矩电流调节：通过三环控制（电流环、速度环、位置环），控制系统根据PI控制器输出调整电机转矩电流，使电机输出转矩与纱线张力需求匹配。
PWM波输出：调节后的信号经Park变换和SVPWM（空间矢量脉宽调制）调控，生成六路PWM波，驱动逆变器输出三相正弦交流信号，形成旋转磁场，平稳控制电机运行。
4. 动态调节机制
实时响应：编码器持续反馈电机转速和位置信号，控制系统实时调整电机输出，确保纱线张力在设定范围内动态平衡。
抗干扰能力：闭环控制系统可过滤错误脉冲信号（如毛刺），提高调节精度和稳定性。
应用实例
配重块式张力调节器：通过机械结构（如配重块、杠杆）与编码器反馈结合，实现纱线张力的手动与在线动态调节。
多轴协同控制：在多电机并纱系统中，编码器可同步监测各电机状态，协调控制纱线张力，避免张力不均导致的纱线断裂或松散。
技术优势
高精度：编码器分辨率可达0.35°（如10位可编程分辨率），确保张力调节精度。
环境适应性：磁旋转编码器体积小、重量轻，安装方便，适用于纺织车间恶劣环境。
成本效益：相比光电编码器，磁旋转编码器成本更低，可靠性更高。

在并纱机的张力控制中，编码器主要用于测量位置和速度，从而实现对张力的精准控制。通过安装在张紧辊或张力控制系统中，编码器能够检测张力控制器的回馈信号并将物理量转化为数字信号，以实现对张力的实时监测和控制。

随着并纱机控制技术的不断发展和应用场景的不断扩大，编码器在张力控制中的应用前景也越来越广阔。目前，无接触光电编码器、磁性编码器等高精度编码器已经广泛应用于张力控制系统中，为实现张力控制的精准调节提供了良好的技术支持。
