增量式编码器的波形图由A相、B相和Z相的脉冲信号构成，解读时需重点关注以下方面：

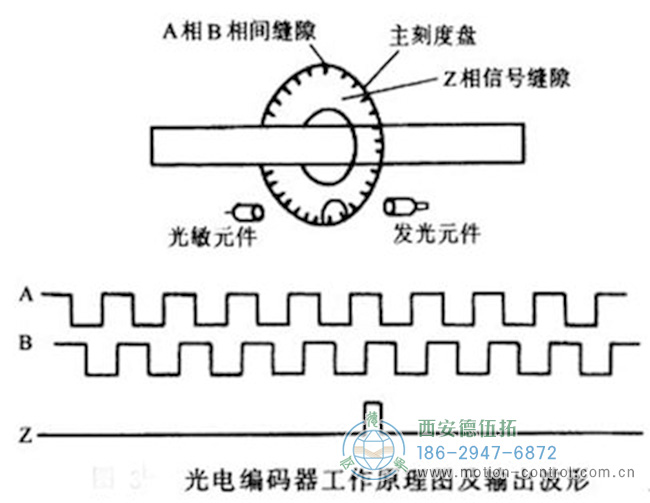

图为光电编码器工作原理图及输出波形示意图

增量式编码器的A相与B相波形特征

相位关系与信号形态
方波信号：A相与B相波形为相位差90°的方波，在0°、90°、180°、270°等相位角处存在上升沿和下降沿。通过检测这些沿的变化可实现四倍频测量，提升角度分辨率。
Sin/Cos曲线信号：若波形为正弦/余弦类曲线，则需通过后续电路解析相位变化以实现细分测量，进一步提高精度。
旋转方向识别
正转：A相脉冲波形超前B相π/2（90°）。
反转：A相脉冲波形滞后B相π/2（90°）。
通过对比A、B相波形的先后顺序即可判断旋转方向。

增量式编码器的Z相波形功能

零点定位：Z相为编码器的零点信号，每转一圈输出一个脉冲，用于确定初始零位或计数参考点。
绝对位置校准：在波形图中表现为单脉冲，辅助实现精确位置测量。

增量式编码器波形关键要点

波形失真分析
影响因素：传输距离过长、信号干扰等可能导致波形失真，表现为上升沿/下降沿模糊、方波畸变等。
处理措施：检查传输线路、信号电缆，优化抗干扰设计以保障信号质量。
计数与测量逻辑
角位移测量：通过累计A相、B相脉冲数量计算旋转角度。
转速测量：结合脉冲频率与时间间隔计算转速。
正反转计数：正转时脉冲计数器递增，反转时递减。

增量式编码器故障诊断

异常波形：若某通道波形持续高电平、低电平或零电平，可能为编码器硬件故障或信号传输异常。
排查建议：检查编码器连接、信号电缆及电源稳定性。

通过解析A相、B相的相位关系与Z相的零点信号，结合波形质量与计数逻辑，可全面评估增量式编码器的运行状态。实际应用中需关注信号完整性，确保测量精度与设备可靠性。
