增量编码器使用指南：5大核心要点解析

增量编码器的使用需重点关注五个核心环节：首先根据应用场景选择合适分辨率（CPR），典型范围 6-5400+；其次利用 A/B 相 90° 相位差实现旋转方向判别（A 超前为正转），配合 Z 相完成原点定位；数据采集需根据系统类型选择高速计数模块 / 板卡或光电耦合接口；建议 B 相作为正向计数、A 相反向计数、Z 相复位；最后通过构建环形计数栈实现数据存储与溢出保护，实际应用中需结合设备手册完成抗干扰设计。

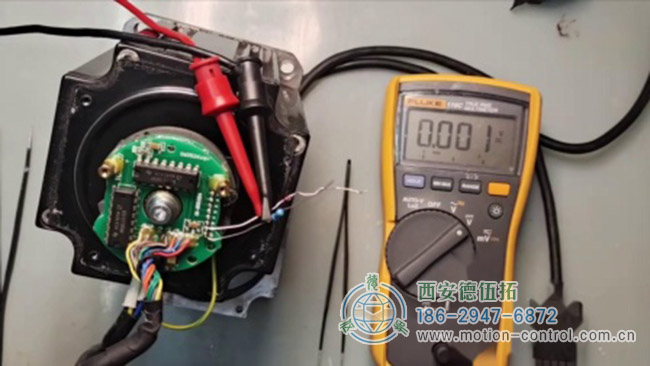

图为增量编码器在伺服电机尾部的安装测试照片

增量编码器选型核心：分辨率参数解析

增量编码器通过每转脉冲数（PPR）定义分辨率，典型范围覆盖6-5400PPR。选型时应遵循"脉冲数倍增，精度同步提升"原则，如5400PPR编码器较6PPR设备分辨率提升900倍，特别适用于精密运动控制系统。需注意分辨率需与测量系统匹配，避免过度配置造成成本浪费。

增量编码器信号解析：三相输出的奥秘

标准增量编码器提供三路核心信号：
A/B相正交脉冲：
相位差90°设计实现双向判别
A相超前B相=顺时针旋转
B相超前A相=逆时针旋转
Z相零位脉冲：
每转产生1个脉冲作为机械基准
建议安装时对齐设备绝对零位
差分输出型（6路信号）增强抗干扰能力

增量编码器信号采集设备适配方案

根据控制系统类型选择采集方案：

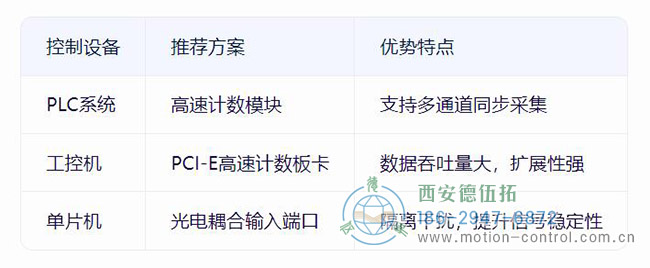

增量编码器的三种控制系统方案对比示意图

增量编码器脉冲配置优化策略

方向定义规范：
B相设为正向计数脉冲（默认）
A相设为反向计数脉冲
符合IEC61131-2标准推荐
零位处理建议：
Z脉冲触发硬件清零或软件复位
配合计数器预置初始值功能
实现多圈累积时的绝对位置校准

增量编码器数据处理架构

建立三级计数体系：
硬件计数器：实时处理高频脉冲
软件缓冲区：暂存溢出数据
数据寄存器：存储最终位置值
建议采用环形缓冲区设计，配合中断服务程序实现无缝数据衔接，典型实现方案：
设置双缓冲机制防止数据丢失
采用格雷码转换预防亚稳态
加入数字滤波算法（如移动平均）

增量编码器使用注意事项：

电气规范：确保信号线双绞屏蔽，差分信号线长度匹配（误差<2cm）
机械安装：编码器轴与被测轴同轴度≤0.05mm，径向负载<额定值80%
环境适应：工作温度范围-20℃~85℃，湿度控制<85%RH（无冷凝）
电磁兼容：遵循EN61000-6-4标准，建议增加磁环滤波

通过以上五个维度的系统化设计，可确保增量编码器在工业自动化、机器人控制、精密测量等场景中实现稳定可靠的运行。实际应用时还需定期进行信号质量检测（建议周期≤6个月），并建立脉冲计数误差补偿模型，以维持系统长期运行的精度稳定性。

该方案通过模块化设计实现"选型-安装-采集-处理"全流程优化，可显著提升增量编码器位置检测系统的稳定性和测量精度。实际应用中应根据具体工况进行参数微调，建议通过示波器验证信号质量，使用校准器进行定期精度核验。
