浅析增量编码器的A/B输出波形。

编辑:小伍    发布时间:2024-10-08 11:14:57

摘要:增量编码器的A/B输出波形主要分为两类:一类是具有陡峭上升沿和下降沿的方波信号;另一类则是波形平滑,类似正弦曲线的Sin/Cos波形信号。在Sin/Cos波形中,A与B相差1/4周期(即90度相位)。若A为类正弦Sin波形,则B为类余弦Cos波形。
浅析增量编码器的A/B输出波形

增量编码器的核心部件——码盘,由精细的光栅刻线构成。这些刻线被两个(或更多,如四个光眼的情况,后文将讨论)光眼读取,以产生A、B信号。刻线的密集程度直接决定了编码器的分辨率,即能够精确捕捉的最小角度变化。分辨率的参数通常以每转脉冲数(PPR)来表示。例如,若码盘每圈有360条刻线,则A、B信号每圈各输出360个脉冲,此时分辨率即为360PPR。

那么,这样的编码器能分辨的最小角度变化是多少度呢?是否就是1度?

增量编码器的A/B输出波形主要分为两类:一类是具有陡峭上升沿和下降沿的方波信号;另一类则是波形平滑,类似正弦曲线的Sin/Cos波形信号。在Sin/Cos波形中,A与B相差1/4周期(即90度相位)。若A为类正弦Sin波形,则B为类余弦Cos波形。

对于方波信号而言,A、B两相相差90度相位(即1/4T),这使得在0度、90度、180度和270度这四个相位角位置,均有上升沿和下降沿的出现。因此,在1/4T的方波周期内,即可判断角度的变化。这个1/4T周期即为最小测量步距。通过电路对上升沿和下降沿的识别,可以实现4倍于PPR的角度变化读取,即方波的四倍频。这种判断也可以通过逻辑操作来实现,其中0代表低电平,1代表高电平,A/B两相在一个周期内的变化依次为00、01、11、10。这种判断方式不仅能实现四倍频,还能确定旋转方向。

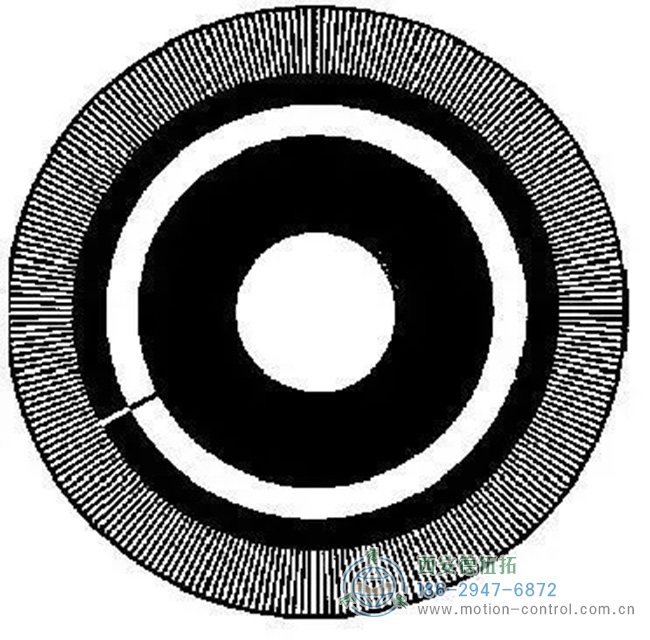

图为增量编码器码盘照片

图为增量编码器码盘照片


据此,方波信号的最小分辨角度为360度除以(4乘以PPR)。以一个360PPR的方波A/B输出增量编码器为例,其最小分辨角度为0.25度。

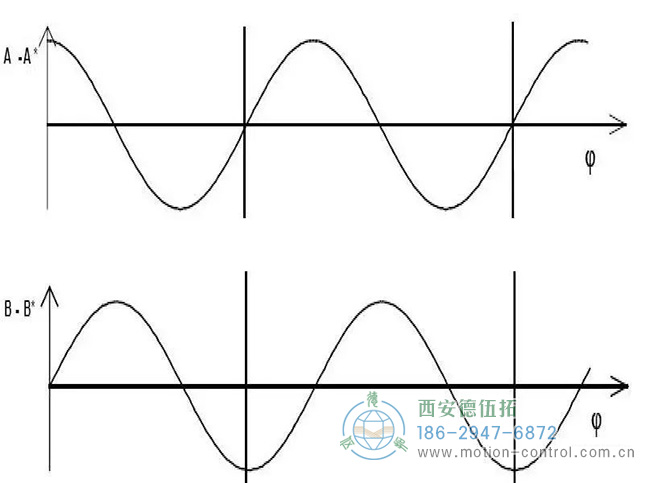

图为增量编码器波形图

图为增量编码器波形图


需要强调的是,方波信号最高仅能实现四倍频。尽管有时差法可以进一步细分,但这并非增量编码器的推荐用法。更高的细分则需采用Sin/Cos类正余弦信号。后续电路可通过读取波形相位的变化,利用模数转换电路进行细分,如5倍、10倍、20倍,甚至100倍以上,然后再以方波形式输出(以PPR表示)。但细分倍数并非无限,受到模数转换的时间响应问题和编码器刻线精度等因素的限制。

例如,德国海德汉的工业编码器推荐的最佳细分倍数为20倍,更高的细分适用于其推荐的精度更高的角度编码器,但旋转速度需降低。

对于细分后的增量编码器,若输出A/B/Z方波信号,仍可再次进行四倍频。但请注意,细分对编码器的旋转速度有要求,通常较低。若原始码盘刻线精度不高、波形不完美,或细分电路存在限制,细分可能会导致波形严重失真、大小步、丢步等问题。因此,在选用和使用时需注意。

以一个正余弦A/B输出360PPR的增量编码器为例,若采用25倍分频,且原始码盘精度有保证,其最小分辨角度可能达到0.01度。

此外,有些增量编码器的原始刻线可以达到2048线(2的11次方,即11位),通过16倍(4位)细分后得到15位PPR,再经过4倍频(2位)处理,最终获得17位(Bit)的分辨率。这就是某些日系编码器所谓的17位高位数编码器的由来。它们通常以“位(Bit)”来表示分辨率。然而,在较快速度下,这些编码器内部仍需使用未细分的低位信号进行处理,以确保响应速度。因此,不要被其“17位”的表述所迷惑。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
