在编码器的设计中，驱动电路扮演着至关重要的角色，它决定了引脚能够配置为哪些类型的数字和模拟接口。其中，编码器输出模式主要包括推挽输出和开漏输出两种，它们各自具有独特的特性和应用场景。

推挽输出（Push-Pull Output）

定义与工作原理：
编码器的推挽输出模式能够同时输出高电平和低电平。这一功能通过一对互补的晶体管（如P-MOS和N-MOS）实现。当输入信号为低电平时，P-MOS导通，电流从电源（VDD）流向输出引脚，输出高电平；反之，当输入信号为高电平时，N-MOS导通，电流从输出引脚流向地（GND），输出低电平。

图为编码器推挽输出电路原理示意图

特点与应用：
高驱动能力：由于能同时驱动高低电平，推挽输出在数字信号传输中表现出较高的驱动能力。
快速响应：推挽输出的上升沿和下降沿斜率较大，信号转换速度快，适用于需要高性能的场景。
单向接口：由于其工作特性，推挽输出一般用于单向通信线路，如SPI、UART等。
配置灵活性：推挽输出引脚也可配置为输入模式，通过关闭晶体管，使线路呈现高阻抗状态。
限制：不支持线与操作：当多个推挽输出设备相连时，如果输出电平相反，会导致电流短路，可能损坏端口。

开漏输出（Open Drain Output）

定义与工作原理：
编码器的开漏输出通过控制MOS管的漏极实现，通常使用N-MOS管。当输入信号为高电平时，N-MOS管导通，输出脚被拉低到地；当输入信号为低电平时，输出脚处于高阻浮空态。由于高电平状态需要外部上拉电阻来提供，因此开漏输出本质上只有两种有效状态：低电平和高阻态。

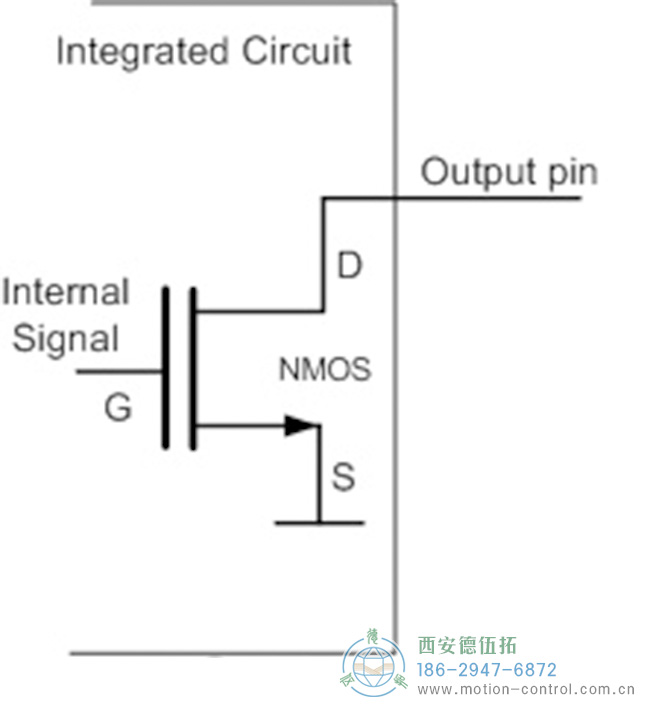

图为编码器开漏输出电路原理示意图

特点与应用：
双向通信能力：开漏输出常用于需要多个设备共享同一总线的场景，如I2C、One-Wire等，支持线与逻辑。
灵活的电平设置：通过调整外部上拉电阻的阻值，可以平衡边沿斜率、功耗和噪声抑制的需求。
低功耗潜力：尽管上拉电阻会增加一定功耗，但合理的电阻选择可以在保证信号质量的同时控制功耗。

对比总结：

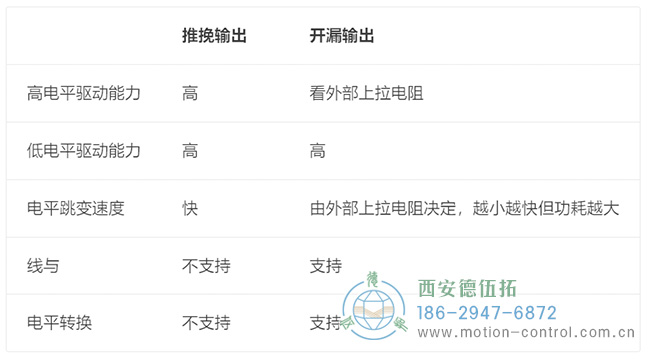

图为编码器推挽输出与开漏输出的对比示意图

编码器通信方向：推挽输出适用于单向通信，而开漏输出则更适合于双向通信。
功耗与速度：开漏输出由于依赖外部上拉电阻，可能在功耗上略高于推挽输出，但推挽输出通常具有更快的信号切换速度。
应用场景：推挽输出常用于对性能要求较高的单向信号传输，如高速SPI通信；而开漏输出则因其灵活的线与能力和较低的硬件成本，在需要多个设备共享总线资源的场景中得到广泛应用。
