编码器与伺服电机及步进电机动力线的走线与扎线方法。
在工业自动化系统中,伺服电机和步进电机扮演着非常重要的角色。它们通过动力线和旋转编码器线与控制系统紧密相连,帮助我们精确控制位置和速度。但是,在组装它们时,如何正确地走线和扎线,以保证电机的稳定运行,是一个需要关注的问题。

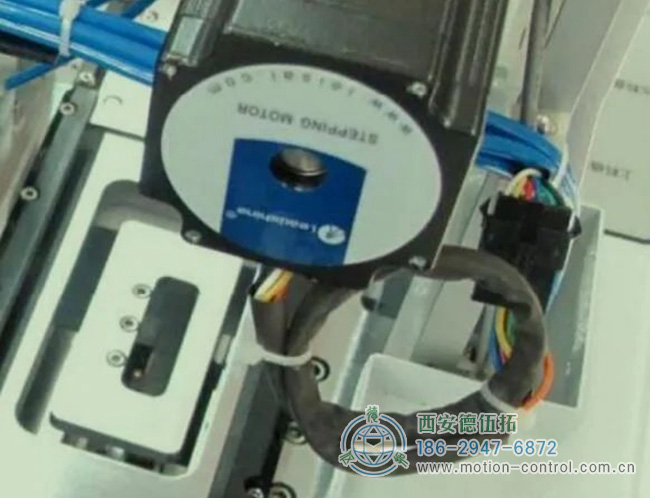

编码器接线使用线夹、线槽等,将线缆固定在合适的位置
首先,我们要知道动力线和编码器线都很重要。动力线负责传输电机的动力,而编码器线则负责告诉控制系统电机当前的位置。所以,在走线和扎线时,我们要特别小心。
对于动力线,我们要防止它因为振动或拉伸而受损。因此,在走线时,我们要避免过度弯曲和拉伸,还要用线夹或线槽等工具将它固定好。在扎线时,我们可以使用扎带或尼龙绳等工具将线缆捆扎在一起,但要注意不要扎得太紧,以免损坏线缆。同时,动力线和旋转编码器线要分开扎,避免动力线产生的磁场干扰到编码器线。

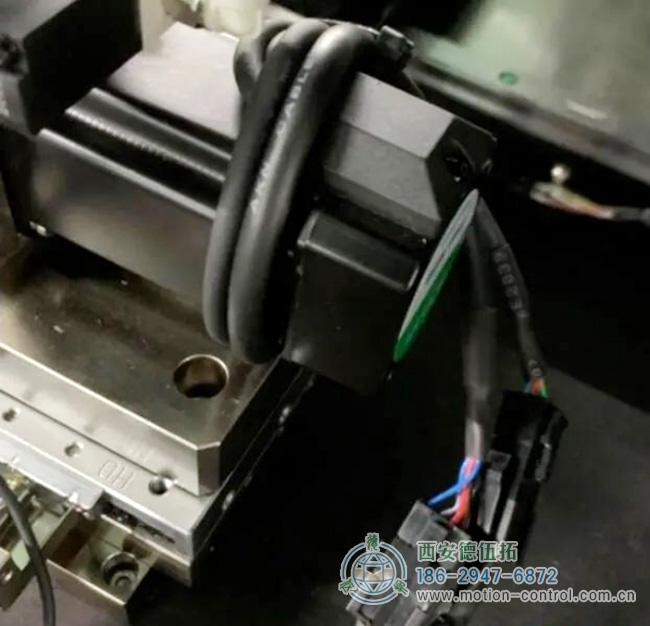

![编码器扎线避免编码器线与动力线、电源线等强电线路靠近或交叉,以减少电磁干扰 编码器扎线避免编码器线与动力线、电源线等强电线路靠近或交叉,以减少电磁干扰](/img_up/2024/20240624100429342934.jpg)
编码器扎线避免编码器线与动力线、电源线等强电线路靠近或交叉,以减少电磁干扰
编码器线则更为敏感,因为它传输的是微弱的信号。所以,在走线时,我们要尽量避免它与动力线、电源线等强电线路靠得太近或交叉,以减少电磁干扰。在扎线时,也要单独扎好编码器线,与其他线缆保持一定距离。
下面,我们来看看几种常见的走线和扎线方式:
沿着走线方向,用扎带或尼龙绳轻轻捆扎固定。这种方法简单,但一定要确保线缆固定牢固,不会振动或拉伸。
在伺服电机侧机身上绕一圈,然后用扎带捆扎。这样可以让线缆更稳定,但绕圈时要注意不要过紧,以免损坏线缆。
绕一圈后,用扎带将动力线和编码器线一起捆扎。但这样做可能会让编码器线受到干扰,所以最好分开扎。
将线缆缠绕在伺服电机机身上,然后扎紧。但这样做可能会影响电机的散热,还可能会让编码器线受到电磁干扰,所以不推荐使用。
总的来说,伺服电机和步进电机的动力线和编码器线在走线和扎线时,都需要我们细心操作。只有遵循正确的原则和规范,才能确保电机的稳定运行。在实际操作中,我们要根据具体情况选择合适的走线和扎线方式,并注意避免电磁干扰和线缆损坏的问题。
