编码器是怎么调零的？

编码器是怎么调零的？

在当今日益自动化的机械生产领域中，旋转编码器作为不可或缺的核心组件，其精度和稳定性对于整个系统的运行效果至关重要。编码器广泛应用于电子设备、烟草、印刷、包装、纺织、食品、汽车配件生产线，以及喷绘、焊接和位置控制等精密操作中。然而，当涉及到旋转编码器的使用时，一个常见的操作问题就是如何准确地进行调零。接下来，西安德伍拓自动化和大家分享一下关于旋转编码器调零的步骤和注意事项。

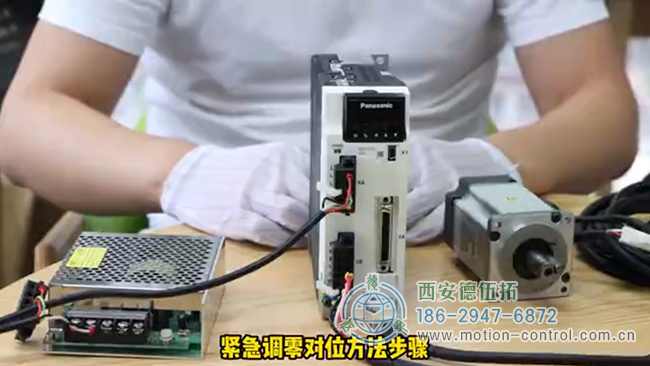

图为某视频博主为大家讲解编码器调零步骤的照片

旋转编码器调零的首要步骤是确保电机轴处于一个稳定的平衡状态。这通常通过向电机的UV绕组施加一个特定的直流电来实现，该电流应小于电机的额定电流，并确保电流方向从U端进入，从V端流出。这样的电流配置有助于电机轴快速且准确地定位到预设的平衡位置。

接下来，利用示波器来监测绝对编码器的最高位计数电平信号。这是因为最高位计数电平信号能够直观地反映出编码器与电机轴之间的相对位置关系。在调整编码器转轴位置时，我们需要密切关注这一信号的变化。

在微调编码器转轴位置的过程中，我们需要非常小心和耐心。通过微调编码器转轴，我们可以逐渐改变编码器与电机轴之间的相对位置。在此过程中，持续观察示波器上的最高位计数电平信号，直到找到一个跳变点，该跳变点恰好对应于电机轴的平衡位置。一旦找到这个跳变点，我们就需要立即锁定编码器与电机之间的相对位置，以确保调零的准确性。

完成上述步骤后，我们需要进行多次验证以确保调零的准确性和稳定性。这可以通过反复扭转电机轴并释放来实现。在每次操作后，我们都应检查电机轴是否能够稳定地回复到平衡位置，并观察示波器上的最高位计数电平信号是否能够准确重现跳变点。如果每次操作都能得到满意的结果，那么我们就可以确认调零操作已经成功完成。

总结来说，旋转编码器的调零工作虽然看似简单，但实际操作中需要高度的精确性和耐心。通过合理的步骤和严谨的验证过程，我们可以确保编码器调零的准确性，为整个机械系统的稳定运行提供有力保障。
