编码器ABZ三相是如何连接PLC的？

编码器ABZ三相是如何接PLC的？

在工业自动化领域，编码器与PLC的协同工作是实现精准控制的核心。编码器，作为一种精密的转换装置，能够将机械设备的运动状态转化为可识别的数字信号，从而让我们能够准确地了解和控制机械的运动。而PLC（可编程逻辑控制器），则是工业自动化系统中不可或缺的核心控制器，它负责接收各种传感器和执行器的信号，并根据预设的逻辑程序进行实时控制。

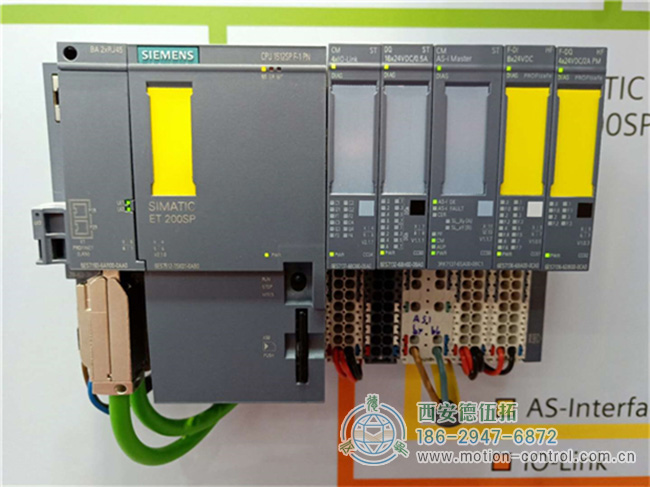

图为西门子PLC模块应用照片

要将编码器与PLC连接起来，我们首先需要明确编码器输出的信号类型。在大多数情况下，编码器会提供ABZ三相输出信号。其中，A相和B相信号用于判断旋转方向和计算转速，而Z相信号则用作参考点，帮助确定旋转的绝对位置。

编码器ABZ三相接口定义

在工业自动化系统中，编码器作为关键的转换设备，负责将机械运动转化为数字信号，以便于PLC（可编程逻辑控制器）进行精确控制。编码器通常具有ABZ三相接口，其中：

A、B信号线：用于检测旋转方向和角度大小。由于A、B两相相差90度，通过比较A相和B相的相位关系，可以判断编码器的旋转方向。
Z信号线：作为零位参考信号，用于确定旋转的起始位置。

编码器ABZ三相与PLC的连接步骤

信号线连接：将编码器的A、B、Z三个信号线分别连接到PLC的输入模块中对应的端口上。确保信号线连接稳固，以避免信号丢失或干扰。
配置计数器模块：在PLC程序中，设置一个计数器模块，并将其与输入模块进行关联。计数器模块用于接收和处理编码器输出的信号。
设置参数：在计数器模块中，设置好计数方向、初始值等参数。这些参数将影响PLC对编码器信号的解读和处理方式。
编写逻辑控制语句：根据编码器输出的信号，在PLC程序中编写相应的逻辑控制语句。这些语句将用于判断旋转方向、计算角度大小以及执行其他控制操作。

编码器原理简述

编码器的基本功能与普通编码器相似，但伺服编码器通常与同步电机配合使用。同步电机在启动时需要知道转子的磁极位置，以便实现大力矩启动。为了实现这一点，伺服编码器除了A、B、Z信号外，还可能包含其他信号（如UVW等），用于检测转子的当前位置。这些额外的信号使得伺服编码器在结构上稍显复杂，但为实现高精度控制提供了必要的信息。

小结

在工业自动化领域中，编码器与PLC之间的连接是实现精确控制的关键环节。通过正确连接编码器ABZ三相接口与PLC输入模块，并合理配置计数器模块和编写逻辑控制语句，可以实现对机械运动的精确控制。这有助于提高生产效率、降低故障率并提升产品质量。

了解更多旋转编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
