机床主轴编码器的选择与装配原则

机床主轴编码器的选择与装配原则

在经济型数控车床上加工螺纹或螺钉时，有必要配置电主轴编码器作为旋转主轴位置信号的反馈部件。它与旋转主轴同步旋转，并向CNC系统发送主轴角度变化的信号。数控系统根据所需螺距进行计算和加工，加工中心控制机床的步进电机，实现精确的螺纹加工。在C6132数控改造设计中，主传动系统增加了一个电主轴编码器。



普通车床的主轴应配备电主轴编码器。基于脉冲发生器每转进给脉冲数（即分辨率）对螺纹加工面积、机床附件的加工精度以及螺纹车削过程中步进电机的工作频率和主轴速度的影响，以及加工常见多头螺纹的需要，根据机床主轴速度不得超过主轴机床附件脉冲发生器的最大允许速度的原则，脉冲发生器每转的进给脉冲数应尽可能多，并结合环境特性。

由于电主轴编码器的安装无法处理在安装另一个轴后穿过主轴孔的较长工件，从而使新设计的车床更通用，因此决定使用不同的轴安装方法来安装旋转编码器。无缝柔性连接传动方式将普通编码器的输出轴通过传动比为1:1的同步齿带与主轴连接。主轴电机通过滑轮将运动传递给主轴，主轴的运动通过两个同步辊和一个同步带脉冲发生器，使其以与主轴相同的速度运行。脉冲发生器通过螺钉连接到主轴壳体上。在操作过程中，编码器与主轴同步旋转，普通车床数控装置控制进给步进电机与主轴的旋转精确协调，产生进给运动。确保每次旋转主轴时，机床的辅助螺纹车削工具都会移动一条螺纹线，同时确保每次进给都在相同的使用位置切割，不会出现螺纹松动。

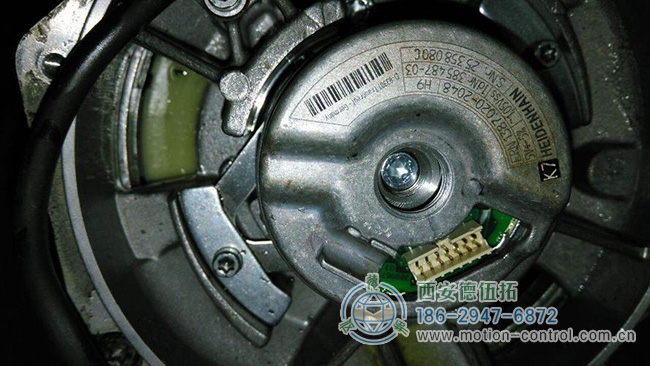

机床电动主轴编码器的安装说明：主轴脉冲发生器是一个光学部件，安装时应小心放置。不应有明显的冲击或振动，以防止损坏玻璃网窗格玻璃及其刮擦。控制车床主轴的速度必须低于主轴脉冲发生器的最大允许速度，以避免机床附件损坏脉冲发生器。通常在加工螺纹时安装；不使用时将其断开，以避免不必要的磨损和信号干扰，从而延长主轴脉冲发生器的寿命。
