脉冲编码器中A/B/Z信号的工作原理。

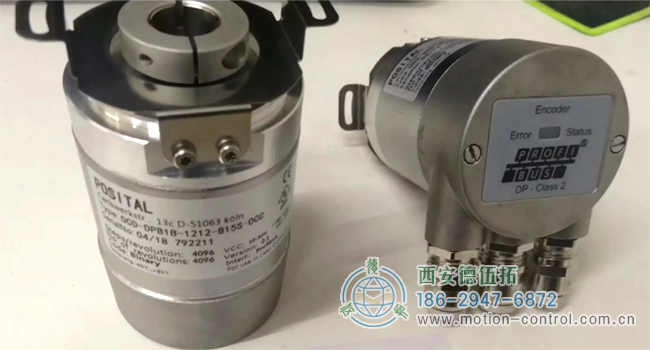

脉冲编码器的A/B/Z信号是工业控制系统中广泛使用的重要部件，用于测量和返回电机或机械系统的位置、速度和方向。这三个信号表示编码器输出的脉冲信号的不同通道。以下是对a/B/Z信号的含义和工作原理的更详细介绍。



A/B信号

A/B信号是编码器的两个脉冲输出通道，通常是两个相差0.25个周期的正交脉冲信号。通过分析这两个信号之间的相位关系，可以确定旋转的方向。当电机或机械系统旋转时，A/B信号的相位差可用于确定其是顺时针旋转还是逆时针旋转。通过测量信号的频率，还可以确定转速。

Z信号

Z信号是编码器的零脉冲信号，通常在编码器旋转一圈时产生脉冲。该脉冲用于确定称为零位置或识别位置的旋转位置。无论旋转方向如何，零位脉冲都是A/B通道的高组合输出的一部分。由于A/B通道之间的相位差，零位脉冲仅占总脉冲周期长度的一半。

工作原理

编码器的A/B信号是正交的，即它们之间的相位差是90度。通过监测这两个信号的状态变化，可以确定旋转方向和速度。Z信号提供了一个零基准，使得系统可以准确地检测旋转位置。

当主轴顺时针旋转时，A通道信号在B通道之前，而A通道信号则在B通道之后。同时，Z信号为每次旋转产生脉冲以确定零位置。

结论

A/B/Z信号是脉冲编码器的关键信息。这些信号允许工业控制器实时监测和控制电机或机械系统的运动状态。了解这些信号的含义和工作原理对于正确选择和使用编码器至关重要，这有助于提高系统的控制精度和稳定性。
