怎么使用编码器来测量速度和角度？

怎么使用编码器来测量速度和角度？

在现代工业中，许多机械设备的工作速度和角度都必须精确测量，以确保工作的稳定性和准确性。为了实现这一目标，通常使用旋转编码器，特别是增量编码器。接下来，西安德伍拓为大家介绍如何用旋转编码器测量轴的速度和角度，以及在软件编程中的具体想法。



1、编码器的安装与连接

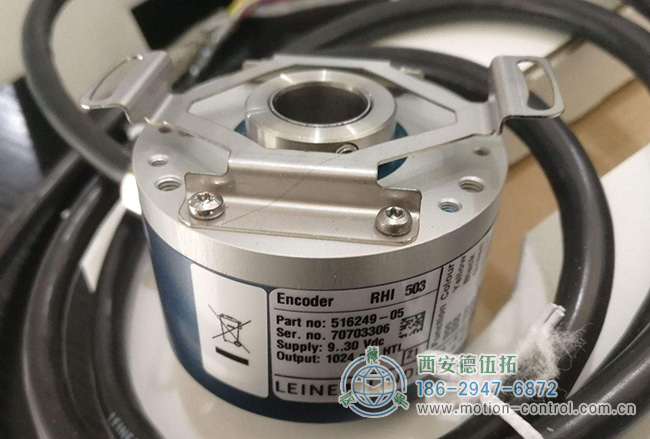

首先，我们需要在测试轴上安装一个合适的旋转编码器。通常，您选择增量编码器，并使用相位A和相位B的输出测量正旋转和负旋转。要测量角位置，最好使用具有Z相位输出的编码器。

安装编码器后，我们需要将其输出端连接到测量控制器。控制器可以是微控制器、DSP、扩展单元、CNC加工卡或伺服驱动器，可以根据不同的接口电路选择相应的编码器输出类型，如集电极开路输出或差分输出。

2、编写软件程序

连接测量控制器后，我们需要编写适当的软件程序来正确读取和解析编码器输出，并计算速度和角度。

使用编码器进行速度测量

对于速度测量，我们可以使用PLC（可编程逻辑控制器）来实现这一点。以下想法是使用三菱PLC来测量速度：

步骤1：在指定的时间间隔内，对特定寄存器（假设D0）的输入脉冲数进行计数。

步骤2：计算速度N=60000/（N，t），其中N表示编码器每转发出的脉冲数，t表示指定的测量时间（毫秒）。

在这种方法中，测量精度和编码器分辨率与测量时间宽度成反比。换句话说，测量时间越长，精度就越高，但在更高的速度（超过200°RPM）下，5°以下可能会出现误差。

使用编码器进行角度测量

如果我们想测量角位置，我们可以简单地累积编码器的Z相脉冲的数量和A相或B相计数脉冲的数量。通过这种方式，我们可以获得整个圆内的当前位置及其相对于起点的角度。

3、注意事项

使用旋转编码器测量速度和角度时，需要考虑以下几点：

脉冲速度限制：控制器应在可接受的脉冲速度范围内以最高速度运行，否则测量结果可能不准确。

编码器分辨率：选择适当的编码器分辨率以满足测量要求。更高的分辨率可以提供更高的精度，但也需要更多的计算资源。

测量时间：适当选择测量时间，以平衡测量精度和实时性能。较短的测量时间可以提供实时测量结果，但会影响一些精度。

环境干扰：使用编码器时，应注意避免可能导致测量干扰的环境因素，如电磁干扰、振动等。

总之，使用旋转编码器测量速度和角度是工业部门的常见用途。通过选择合适的编码器类型和编写合适的软件程序，我们可以获得高精度的测量结果。同时，我们需要注意控制器的脉冲速度限制和环境干扰，以确保测量的准确性和可靠性。在实践中，为了满足不同工业工厂的要求，会对特定情况进行优化和适应。
