如何区分编码器上连接线颜色的功能？

如何区分编码器上连接线颜色的功能？

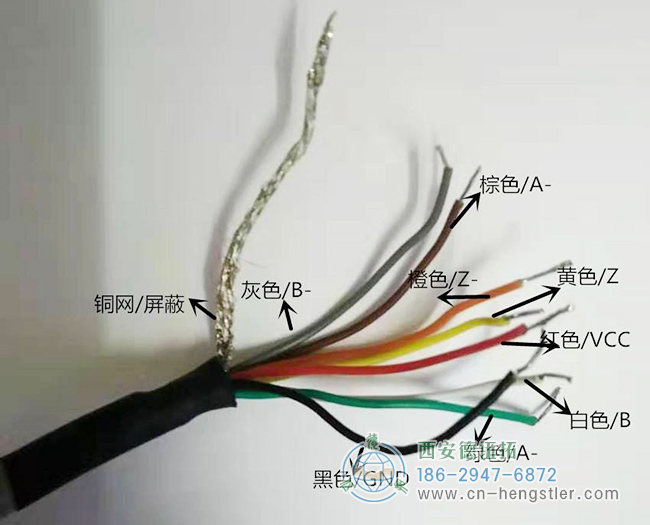

许多编码器没有解释如何连接每根线览的功能，所以西安德伍拓自动化作为一家进口编码器代理商在这里向大家解释一下每根线的基本功能及其接线方法。



1）BROWN（棕色）：它连接到电源（可以连接到5-24V DC），通常连接到24V电源。

2）BLue（蓝色）：0V（负极连接到24V电源）。

3）shied（银色）：它是一根网状金属线、地线，安装在设备上时可以连接也可以不连接。

4）BLacR（黑色）：相位脉冲（连接到PLC）。

5）Whit（白色）：B相脉冲。

6）OYuhge（橙色）：Z相脉冲。

编码器的PLC脉冲计数：

1） 由于编码器中被测电机的速度很高，每转有数百或数千个脉冲。如果使用通用计数器对高速脉冲进行计数，则计算无法跟上速度。因此，PLC中有专门测量高速脉冲的计数器，常用的有C235、C236、C237、C238、C239、C240和C241。

2） 一般计数器只能计数生产设备的产品和工件（计数处理的工件数量），因为工件的移动速度不那么快。

此外，连接编码器时需要特别注意：

1） 检查编码器不同颜色导线的功能。如果您不清楚，请检查接线。

2） 如果编码器需要更换和安装，如果设备需要在工厂维修，它可能不是同一品牌的，所以电线的颜色和功能肯定不同。如果遇到这种情况，不仅可以根据电线的颜色进行布线。未使用的端子必须正确包装，以避免在接触AC或+24V时损坏编码器。

了解更多编码器接线相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
