编码器用作速度控制或位置控制中的检测部件。编码器可以根据信号原理进行分类，包括增量编码器和绝对编码器。

编码器接线原理

编码器是一种旋转测量设备，它将测量的角位移直接转换为数字信号（高速脉冲信号）。因此，旋转编码器的输出脉冲信号可以直接输入PLC，PLC的高速计数器可以对其脉冲信号进行计数，以获得测量结果。不同型号的编码器具有不同的输出脉冲相位。一些编码器从A、B和Z发出三相脉冲，而另一些编码器只有来自A和B的两相脉冲，最简单的编码器只有相位A。

输出两相脉冲的编码器与FX系列PLC之间的连接。编码器有4根电线，其中两根是脉冲输出线，1根COM连接线和1根电源线。编码器的电源可以是外部电源，也可以直接使用PLC的DC24V电源。电源的“-”端应连接到编码器的COM端，“+”端应与编码器的电源端相连。编码器的COM端连接到PLC的输入COM端，A和B双相脉冲输出线直接连接到PLC输入端。连接时，请注意PLC输入的响应时间。一些编码器也有屏蔽线，使用时需要接地。

编码器接线步骤

1、设置地址，使接线端口朝下并握住编码器。左边的表盘是十位数字，右边的表盘是一位数字。

2、调整端子：如果只连接线路，则此编码器为端子，两个端子均设置为ON；当输入线和输出线都连接时，两个控制器都设置为位置1。

3、接线：

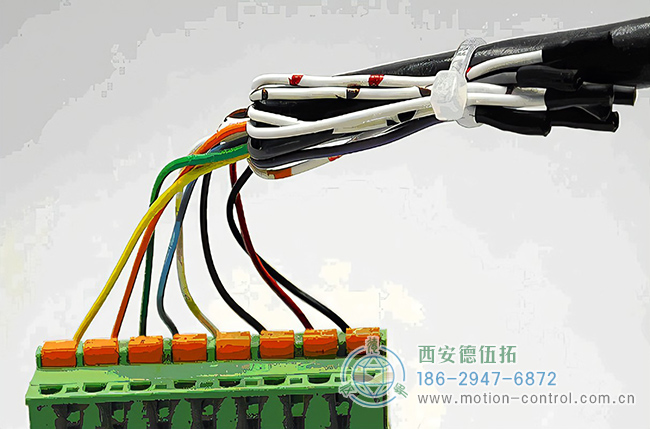

1） 将接线端子的附件依次放置在DP线上

2） 将DP线的外层橡胶层剥离约10cm

3） 多次打开内部金属屏蔽层并将其扭曲成一股

4） 剥去电线内部的白色保护层，将屏蔽层连接到标有椭圆的螺钉上，然后连接网线，A连接到绿色电线，B连接到红色电线。

了解更多编码器接线相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
