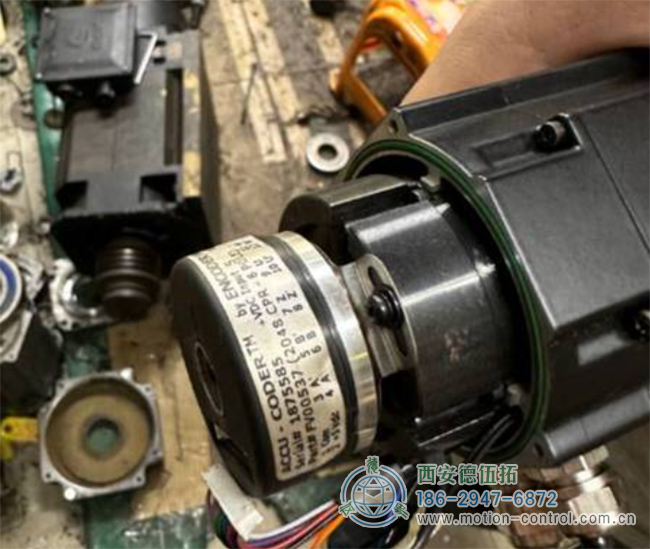

伺服电机编码器是反馈电机旋转位置和速度的重要部件。在伺服系统中，脉冲编码器的反馈信号必须连接到伺服放大器的特定接口，这样伺服系统才能根据反馈信号控制电机的旋转。



通常，伺服电机编码器的反馈信号必须连接到伺服放大器的编码器接口。该接口通常是标准的数字输入接口，可以接受编码器输出的数字信号。在接口上，伺服放大器对编码器的信号输出进行解码，并将其转换为电机的位置和速度信息。

应该注意的是，不同的伺服电机和伺服放大器可能具有不同的接口类型和数量。因此，在接线时有必要仔细检查电机和放大器的说明书，以确保编码器反馈信号的正确连接。此外，还需要注意编码器的分辨率和信号类型，以确保伺服系统能够准确控制电机的旋转。

伺服电机放大器的接线方法

第一个网格：总线电缆连接器（CN1A）。用于连接伺服系统控制器或前桥伺服放大器。

方框2：总线电缆连接器（CN1B）。用于连接或终止后续轴伺服放大器的MR-A-TM连接器。

第三个网络：CN3连接（AC）。用于连接PC（RS-232C）或输出模拟监控数据。
