编码器的四倍频计数规则是工业控制和测量领域中广泛使用的一种常用计数方法。

编码器的四倍频计数规则是指在编码器信号输出的每个脉冲周期内，计数器计数编码器脉冲数的四倍。此规则适用于具有四倍频输出的编码器，例如具有两个脉冲输出通道的编码器。该编码器的输出信号可用于确定旋转的角度和方向，以及测量直线运动的距离和速度。



1.编码器的输出信号周期是完整的编码周期，即四次谐波计数周期是完整编码周期。

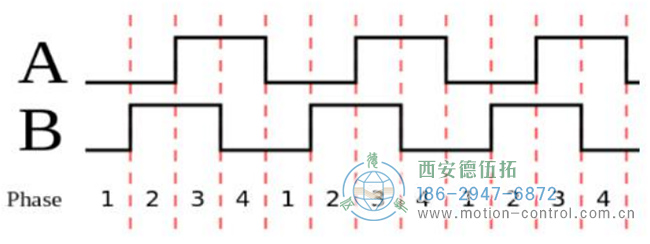

2.每个编码周期被分为四个相等的部分，称为A、B、C和D阶段。每个相位的波形如下：

阶段A：低电平

阶段B：低电平（低电平）高电平

阶段C：高电平低电平，低电平

阶段D：高电平高电平低电平

3.在A相和C相的上升沿之间，编码器发射的脉冲数是正向计数：在B相和D相的上升边沿之间，编码器发出的脉冲数为反向计数。

4.在每个编码周期中向前和向后计数的脉冲数可以通过将相位A、B、C和D中的脉冲数相加和相减来获得。

5.通过对编码器输出信号的相位关系进行解码，可以获得编码器的旋转方向和角度

编码器四倍频计数规则广泛应用于机床控制、物流自动化、工业测量、仪器仪表等领域。
