编码器和大功率电机轴端是怎么连接的？

编码器和大功率电机轴端是怎么连接的？

近年来，由于中国经济快速增长的新因素，重工业取得了快速发展。例如，电力、采矿、煤炭和化工等行业直接导致了对能源的强劲需求，对能源的依赖程度也有所增加。然而，中国的能源使用率远低于世界平均水平。国家提出利用资源提高效率，因此节能产业也带动了高压变频器的快速发展趋势。

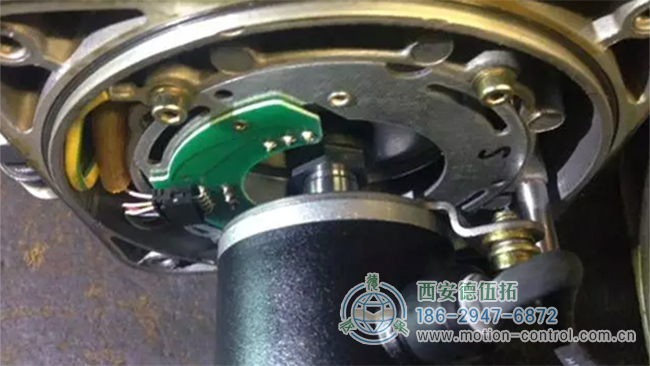

变频器的输出数据线连接到编码器，编码器轴端连接到高性能直流电机轴端。连接方法使用和康公司的专利产品、电机主轴和编码器连接器装置。该连接器应用范围广，性能可靠，安装方便，价格低廉，易于处理，数据传输准确，保证了整个系统的安全运行。

编码器和大功率电机轴端连接的结构原理

连接装置由电机主轴②和连接轴①组成，它们通过止动配件用连接螺钉固定，以增加方形和圆形插头④的功率。编码器通过法兰的双向止动件定位，确保编码器与电机主轴中心线在各级之间的同轴度。如图1.2所示，插头1与方形和圆形插头④相连。它可以传递扭矩并在轴向自由滑动。这种滑动轴向力被方形和圆形连接器吸收，并保护编码器的轴向力不受损坏。

这种编码器连接方式的优点

1.编码器用于测量由高压频率计驱动的高性能电机的速度。将编码器测量的数据返回到变频器，以实现智能电机调速的目的。

2.使用软接头（橡胶）弹簧接头的问题是，当主轴通过软接头和弹簧接头高速旋转时，轴向运动会对编码器造成损坏，旋转精度误差过大，缩短了其使用寿命。

为了提高旋转传动的精度，原有的弹簧交叉连接方法使编码器测量不准确。当发动机开始旋转时，会出现减速现象，并且在停止时转向出现错误。

这种连接方式解决了主轴高速串联旋转对编码器造成的损坏。该装置是一种新型的旋转编码器和电机主轴连接。方形和圆形连接器实现了编码器与电机主轴之间的有效准确连接，具有传输精度高、响应快、动态稳定性好、保护功能全、体积小、结构简单、价格低廉、便于观察、操作和维护等特点。该项目是高压频率表智能控制功能的一部分。

编码器每个部件的功能特性与表征，这些材料相互兼容

1.电机主轴②端可与连接器①动态匹配，传递动力。

2.从连接器①转为方形和圆形连接器④，方形和圆形连接件④27SiMn材料为HRC50-53表面热处理钢，表面光滑度为？，两侧间隙为±0.05。

3.通过软连接（橡胶）⑥和连接螺钉连接方形和圆形连接器④，拉动并传输到编码器⑥。

4.编码器⑥与电机轴承盖③采用双向法兰连接，定位精度高，保证了编码器⑥与电动机主轴中心线对齐，保证了设计的技术要求。

了解更多电机编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
