如何在普通电机上安装重载旋转编码器

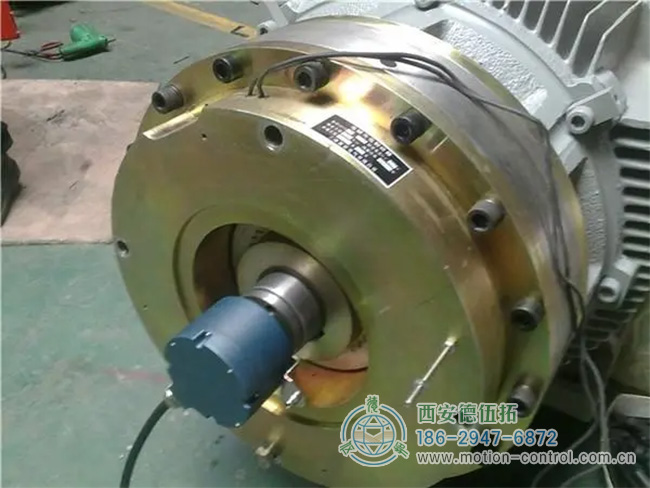

普通电机的输出轴相对较短，安装皮带轮后，没有地方安装旋转编码器。在这种情况下，重载编码器通常可以安装在电机的背面。



1.安装轴套式旋转编码器需要在电机后盖上开一个孔，并在后轴上安装一个直径与旋转编码器相对应的过渡轴。重载编码器的固定部分可以通过S形薄钢板固定在电机背面。

如果电机的轴直径与轴套编码器的直径不匹配，这种方法也适用于安装。然而，当两个轴相对时，这种方法需要高同心度，这使得处理更加复杂。

2.在安装轴编码器时，可以添加一个插头。连接器的两侧分别连接到电机的轴和重载编码器的轴。两侧的轴直径可以相同，也可以不同。编码器的固定部分可以通过安装支架连接到电机的端盖上。

由于插头两侧的开口是按照电机轴和编码器轴的标准设计的，安装更加方便。
