编码器与PLC连接的三种方法您了解过吗？

编码器与PLC连接的三种方法您了解过吗？

编码器作为工业控制项目中测量角度、长度和速度的传感器，越来越多地被使用。然而，经常有缺乏经验的人对于PLC和编码器对如何连接感到困惑。即使是PLC老手也可能会遇到编码器和PLC不匹配等问题，这可能会导致时间延迟和复杂的现场条件，从而导致头痛。根据西安德伍拓自动化技术人员多年的经验，在这里为大家简单介绍一下编码器与PLC连接的三种方法。



1、直接连接

这种方法是最常见和最重要的方法，主要用于具有开集电极输出的各种编码器。至于开放收集器输出和差异化输出之间的区别，初学者可以忽略它，只需要知道概念。开路集电极输出的编码器主要由24V驱动。与接近开关一样，ABZ的编码器输出可以直接连接到PLC的高速输入。编码器输出的本质也是数字输入！！

不仅编码器，许多光栅、磁光栅和各种高速脉冲输出部件都使用这种连接方法！！在这种情况下，必须检查编码器是PNP还是NPN。

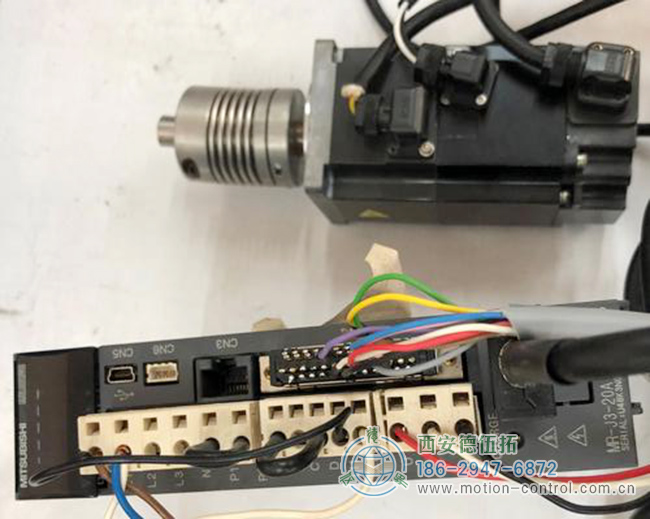

如图1所示，它是直接连接布线。通常，编码器使用不同的颜色来指示它们是什么信号。通常，红色和黑色用于电源。我们可以采用PLC的输出，也可以添加开关电源。注意公共端子的连接方法。这是由NPN或PNP决定的。

2、还是直接连接

这种连接模式通常适用于运动控制器。随着技术的进步，设备越来越复杂，运动控制器和PLC也集成在一起。一些PLC具有运动控制功能。这种类型的PLC支持编码器信号输入，与PLC不同，它支持多个编码器！！与第一种采用PLC输入点的方法不同，运动控制器通常通过专用接口直接连接。例如，DB9接口。

这种连接方法要求我们根据编码器与PLC的说明书查阅产品样本和安装手册。

3 、通讯方式

这种方法需要编码器支持，如DP、CANopen、EIP、PN等。只要编码器支持它们，就可以通过通信与PLC交换数据。在这种模式下，PLC和编码器与PLC和变频器相同，只需要配置编程！当然，这种类型的编码器可能更贵！

了解更多旋转编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供HENGSTLER编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
