常用的不同类型编码器的优势和劣势分析

编辑:小伍    发布时间:2023-04-27 09:10:56

摘要:根据检测原理,编码器可分为光电编码器、磁编码器以及电感式和电容式编码器。根据编码器的安装形式,可分为实心轴和空心轴,其中空心轴又可分为轴套式和通孔式。根据编码器的使用环境,可分为工业负载型、重载型和防爆型。
常用的不同类型编码器的优势和劣势分析

工业编码器是指将位移转换为数字信号的传感器设备。编码器用于检测机械运动的速度、位置、角度、距离或数量,并将角位移或线性位移转换为电信号。编码器,尤其是旋转编码器,广泛应用于机床、材料加工、电机反馈系统、测控设备等。例如,伺服电机必须配备编码器,才能实现换向、速度和位置。

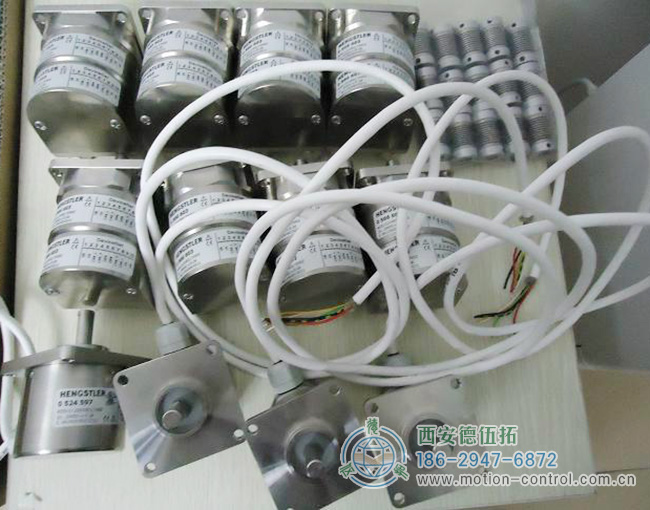

常用的不同类型编码器的优势和劣势分析

有许多类型的编码器,由于其校准方法和信号输出原理,可以分为增量编码器、绝对编码器和混合设备。对于绝对编码器,它们也可以分为单圈绝对编码器和多圈绝对编码器。

根据检测原理,编码器可分为光电编码器、磁编码器以及电感式和电容式编码器。

根据编码器的安装形式,可分为实心轴和空心轴,其中空心轴又可分为轴套式和通孔式。

根据编码器的使用环境,可分为工业负载型、重载型和防爆型。

常用不同类型编码器的类型:

增量编码器


优点:原理和结构简单,平均机械寿命可达数万小时以上,可靠性高,适合远程传输。

缺点:只能输出相对位置,不能输出轴的绝对位置以及由于电源故障导致的数据丢失。

绝对值编码器


优点:无需记忆,无需查找参考点,具有抗干扰功能,数据可靠性高,分辨率高,启动速度快,多轴精确运动控制和多种通信协议。

缺点:安装调试难度比较高。

光电编码器


优点:体积小、精度高、分辨率高、无接触、无磨损;使用寿命长,安装方便,接口形状多样,价格合理。同一品种可以在机械转换装置的帮助下检测角位移和线位移;光电多圈绝对编码器可以检测相当大范围内的线性位移。

缺点:对户外和恶劣环境的防护要求高;测量线性位移需要机械装置转换,并消除由机械间距引起的误差;探测轨道上的物体很容易导致打滑。

磁性编码器


优点:结构简单,耐恶劣环境,响应频率宽,易于实现绝对位置输出,成本较低。

缺点:对精度的要求不能太高。

空心轴编码器


结构紧凑,易于调整,适用于各种应用。空心轴编码器的轴径尺寸适合电机的延长轴,位置可通过弹簧板灵活调整。在安装过程中,不需要额外的零件,导致安装尺寸增加。方便的位置调节和负载振动和冲击的吸收。

实心轴旋转编码器


安装过程中必须使用弹性联轴器,并且实心轴编码器的操作需要高精度的轴对准。

了解更多旋转编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
