卷扬机编码器的功能和安装方法

卷扬机编码器的功能和安装方法

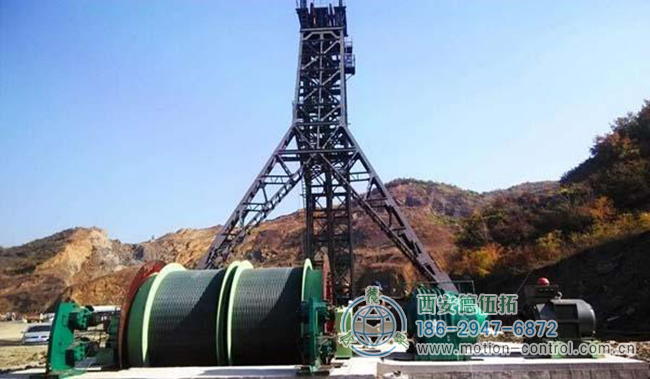

卷扬机的主编码器和辅助编码器安装在转盘与旋转编码器连接的位置，转盘安装在卷扬机减速器的侧面。

改进的编码器安装方法具有以下优点：表盘安装在卷扬机减速器的侧面，与卷筒轴侧相比，硬度更高，变形更小，对编码器的影响更小。采用外部干预，便于编码器和滑轮的安装，安装精度要求较低。采用大速比，与原结构方案相比，大大削弱了转轮与转盘之间距离的影响，测量精度完全满足卷扬机控制的精度要求。新的安装方法不需要对滚筒轴进行任何加工，其端盖是一体的，既保证了滚筒轴的强度，又便于安装，提高了外观。经过改进，编码器线束和卷扬机驱动电机电缆位于同一侧，这使得整个布线更容易，不易损坏。



改进前后编码器延迟偏差的比较改进前后主要计算参数：钢丝绳缠绕半径R为700mm；开关销分度回路的半径r为12.5mm；开关引脚与插孔之间的最大距离δ为1mm。改进后，安装距离增加，便于安装。然而，通过调整刻度盘和刻度盘，编码器的磁滞偏差减少了十多倍。

卷扬机编码器起什么作用？

1.检测卷扬机的运行状态，如速度、负载等，并输出特定信号来控制卷扬机的运行。

2.检测卷扬机的故障状态。
