最近，许多客户在选择型号时也会询问增量编码器的相位对齐方法。今天西安德伍拓和大家分享五种方法，将增量编码器的电子UVW换向信号的相位与转子磁极的相位或电角度的相位对齐。



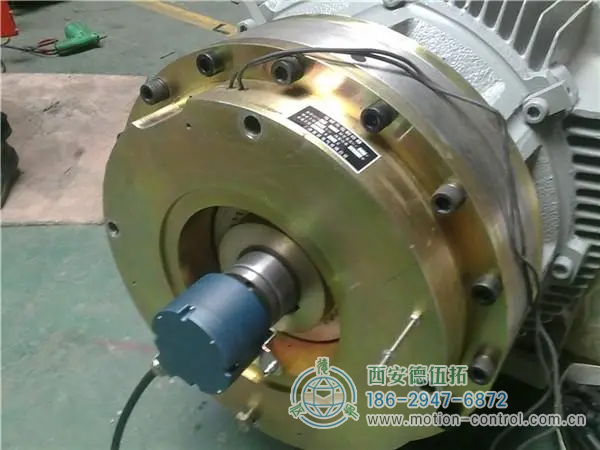

1、向电机的UV绕组施加直流电源，直流电流小于额定电流U输入、V输出，并将电机轴定向到平衡位置；

2、用示波器观察编码器的U相信号和Z信号；

3、调整编码器轴与电机轴的相对位置；

4、在调整过程中，观察编码器和Z信号的U相信号跳跃边缘，直到Z信号稳定在高电平（在这种情况下，Z信号的正常状态为低），并锁定编码器和电机之间的相对位置关系；

5、来回转动电机轴，释放后，如果每次电机轴自由返回补偿位置时，Z信号都能稳定在高电平，则对齐将有效。
