电梯旋转编码器码盘变形的处理案例分享

旋转编码器中码盘变形的处理案例分享

设备名称：牵引驱动乘客用电梯（病床用电梯）

设备型号：UAX

检查类别：定期检查

编码器故障现象

定期检查的结果，医院设置的电梯经常发生提示故障保护的情况，参照使用说明书，发现了速度不足的故障。如照片所示，经过维护负责人的检修排查，找出安装在速度限制器上的旋转编码器的问题。

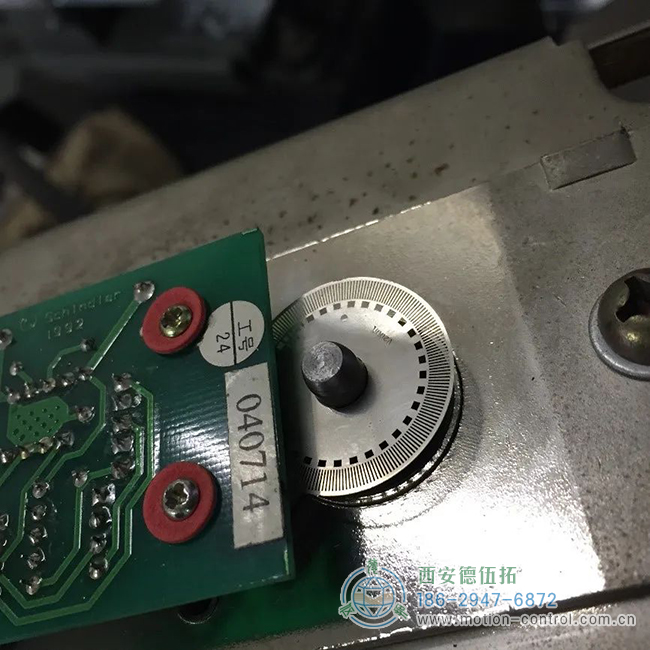

图1变形的编码器码盘

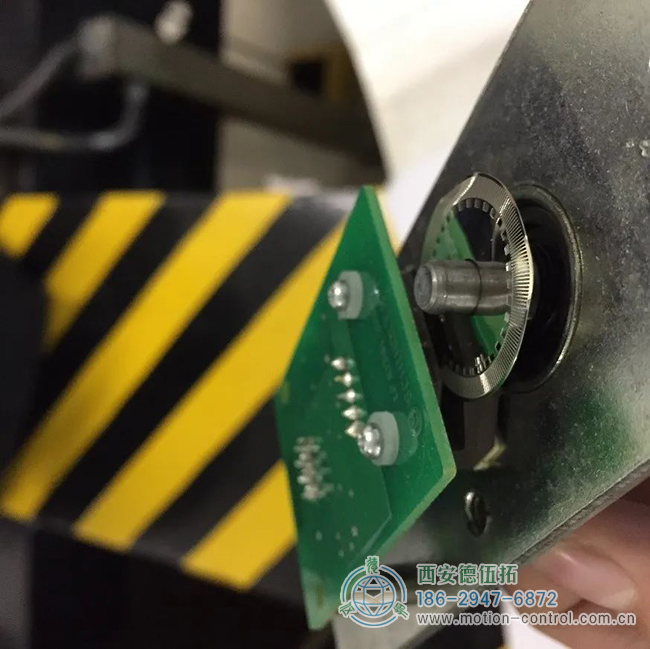

图2正常的编码器码盘

电机梯故障原因分析

电梯使用旅行减速缓冲器，由于需要轿厢速度监控装置，所以使用速度限制器旋转编码器。旋转编码器检测光信号，通过旋转编码器盘的栅极获取各种频率的脉冲信号，并将其转换为速度值，从而完成速度测量功能。

编码器损坏可能导致的故障

码盘变形后，光信号脉冲不准确，无法准确测量速度。电梯主板检测到车速与安装在主机电机上的旋转编码器的测速结果不一致，就会发生故障保护现象。

编码器码盘变形怎么处理

旋转编码器是电梯的精密仪器，通常用保护壳密闭，所以用肉眼观察变形并不容易。有些码盘使用的是容易因热量而变形的塑料盘，因此人们经常被困住。报告故障时，请考虑旋转编码器的码盘以确认是否有变形。检查过程中，请注意机房的温度。建议在炎热时期可能引起过度高温的机房安装空调。
