如何检测亨士乐编码器是否正常或损坏？

如何检测亨士乐编码器是否正常或损坏？

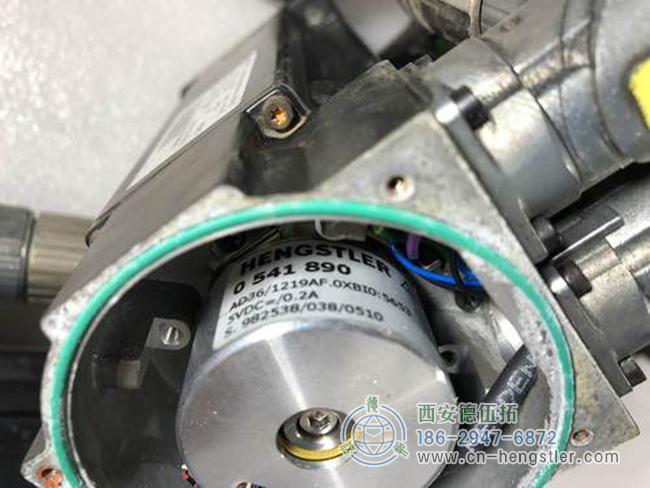

随着工业技术的发展，亨士乐编码器的应用随处可见。这是因为当设备在现场时，反馈编码器作为一个重要的电子元件，实际上是伺服电机的易损部件。由于各种原因，Hengstler编码器故障可能很常见，但我不知道如何检测和处理它们。没有人知道如何检测编码器的质量。


是否要使用万用表检查亨士乐编码器是否损坏？检测方法步骤如下：

将数字万用表转到检测二极管的位置，将黑色测试导线连接到蓝色梳状线，将红色测试导线连接到棕色线。此时，数字万用表显示1346为正常值。将万用表的黑色测试导线连接到棕色导线上，将红色测试导线连接到蓝色导线上，如下图2所示。此时，万用表显示无穷大为正常值。将红色测试导线连接到蓝色导线上，不要移动，并使用黑色测试导线分别连接白色、橙色和黑色导线。此时，如图所示。


数字万用表显示765和线路电阻值这三种颜色的颜色完全相同。这是正常的。然后将万用表的黑色测试导线连接到蓝线，将红色测试导线连接到白线，分别为橙色和黑色线条。三个电阻值此时显示为无穷大。使用正常的24V DC电源测试编码器。使用直流电源继续通电，将万用表的红色测试导线连接到棕色导线上以防止其移动，并使用黑色测试导线测量三个输出端子中的每个端子上的电压。输出线完全相同，这证明编码器是好的。

如果编码器有NPN输出：测量电源的正极和信号输出线。当晶体管接通时，输出电压接近电源电压，当晶体管接通时，输出电压接近0V。关如果编码器有PNP输出：测量电源的负极和信号输出线。当晶体管接通时，输出电压接近电源电压，当晶体管断开时，测量输出电压。接近0伏。卸下编码器，并在电源未切断时手动转动编码器。同时，观察屏幕上显示的数据，查看是否有任何变化。如果数据没有改变，编码器就坏了。任何更改都证明编码器是好的。


Hengstler编码器通常需要进行电气监控。如果编码器是可拆卸的，最好在打开后手动旋转。如果伺服电机根据编码器值的变化而移动，您就知道它是好的。如果在打开后手动打开，则该值不会改变或会不规则地改变。

您可以用示波器检查和测量编码器是否正常或损坏：

亨士乐编码器静止时，A和B相电压可测量为约15V或0V。

1、轻轻转动编码器时，必须依次获取上述两个电压。A-和B-可分别获得0V或-15V。

2、如果编码器连续旋转，输出为RMS电压的平均值，可能只有约3-5V的稳定电压值。

3、万用表只能进行粗略检查。如果测量结果与上述描述明显不同，可以提前确定编码器出现故障。然而，仅用万用表无法准确检查编码器是否完全正常。

4、由于编码器正常输出高频脉冲信号，建议使用示波器进行测量。

5、方法是将Hengstler编码器的输出A相或B相信号连接到示波器上，并旋转编码器轴。如果此时在示波器上观察到高频15V方波脉冲信号，则表示亨士乐编码器状态良好。

旋转编码器是精密部件，其易受损坏的主要原因是旋转编码器周围的严重干扰。了解更多关于编码器知识，请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
