德国海德汉电梯控制室旋转编码器的安装和拆卸

德国海德汉电梯控制室旋转编码器的安装和拆卸

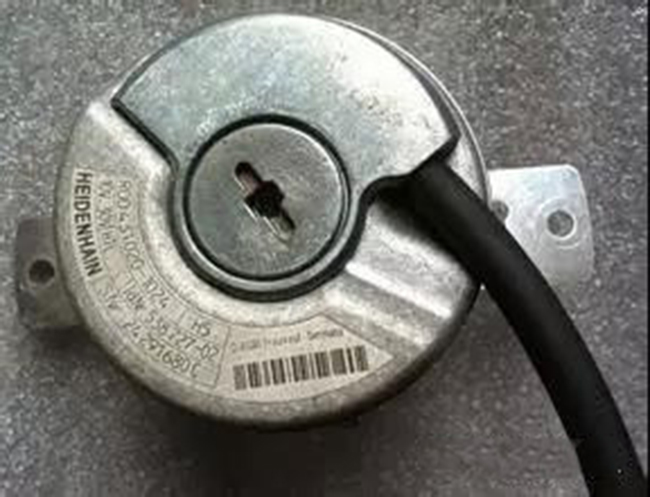

德国海德汉的海德汉系列旋转编码器广泛应用于电梯控制室。它们是测量旋转运动和角速度的传感器。它们还可以与机械测量设备（如丝杠）一起使用，以测量线性运动。应用领域包括电机、机床、印刷机、木工机械、纺织机械、机器人和输送机技术，以及各种测量、测试和测试设备。

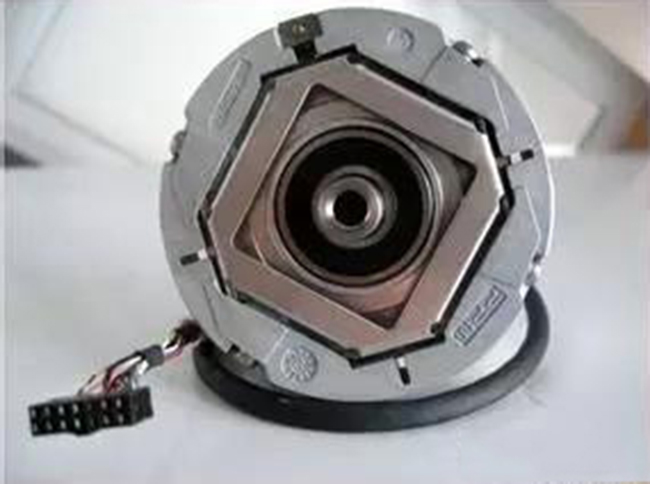

德国海德汉编码器和安装主轴通过锥形轴连接，锥形轴的锥度为1:10，并带有锥形孔。发动机关闭时，必须执行以下操作。今天西安德伍拓将介绍海德汉系列旋转编码器的组装和拆卸方法，供大家参考！


【1】 装置

1.首先选择规格正确的编码器。并检查编码器转动是否灵活，最好灵活无噪音。2.用干净的细布清洁编码器锥形轴和安装轴锥形孔，检查锥形孔和锥形轴的配合面是否有毛刺和凸起。请用细砂纸打磨。但是，不要过度研磨以损坏锥形轴承表面。打磨后，请用干净的细布再次清洁。确保锥体接触面清洁非常重要。否则将严重影响安装质量。3、用编码器的大头握住锥形轴，将编码器向内推紧连接锥形轴和锥形孔，然后松开编码器本体中部的M10埋头螺钉，然后可以看到B型M5六角套筒螺钉，拧紧螺钉，但必须小心不要使用太多的力，最大力不应超过5Nm，以防止六角套筒被拧下，最后拉动，固定M2。对手持式发射器主体施加特定的力并旋转。如果不旋转，则表示编码器安装牢固，安装工作完成。

【2】 拆卸

1.首先，轻轻地从德国海德汉编码器上拔下编码器旋转线。2.松开但不要拧下M2。编码器最外圈上的5个内六角螺钉。此时，编码器应能灵活旋转。如果不旋转，则进一步松开M2。5.拧紧，直到编码器能够灵活旋转。松开但不要拆下编码器中心的内部M5六角螺钉两圈。用M10螺钉将其拧入中间螺纹孔，然后施加一定的力拧紧M10螺钉。当达到某个力时，编码器突然移动。此时，编码器的锥形轴已与安装轴的锥形孔分离。松开M10螺钉，然后在中间拧上M5套筒头螺钉。继续旋转编码器并向外移动。
