AC61_SSI_P光电绝对值通用编码器

AC61_SSI_P光电绝对值通用编码器
工业不锈钢型绝对值编码器
防护等级：IP67
高抗腐蚀性
分辨率可达29位（单圈17位，多圈12位）
电缆输出
可编程：分辨率、代码类型、方向、输出格式、警告、报警
设计坚固紧凑
应用：食品饮料的包装机械，船舶设备（例如吊车，绞车，电缆敷设船），近岸应用


绝对值型不锈钢编码器有 AC 59 和 AC 61 两种类型：
AC59 ：冷拉不锈钢外壳，只有电缆输出，不能访问控制元件。
AC61：机加工外壳，有电缆或总线接线盒、可以访问控制元件（DIP 开关，复位开关）。

AC61_SSI_P光电绝对值通用编码器产品规格
外径：61.5mm
轴径或孔径：9.52mm/10mm
脉冲数或分辨率：多圈12位，单圈可达17位
防护等级：IP67
最高转速：6,000 RPM

AC61_SSI_P光电绝对值通用编码器机械特性
外径：61.5mm
轴径：9.52mm/10mm（实心轴）
最大转速：6000 RPM（连续），10000（短时）

AC61_SSI_P光电绝对值通用编码器电气特性
电源电压：DC 10~30
典型空载电流：最大250mA

AC61_SSI_P光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP67
外壳防护等级（EN60529）：IP67
工作温度：-40°C~+70°C
储存温度：-40°C~+85°C

AC61_SSI_P光电绝对值通用编码器技术参数

技术数据（机械）

外径	61.5mm
轴径	9.52/10mm(实心轴)
法兰(外壳的安装)	方形法兰63.5×63.5mm
轴端的防护等级(EB 60529)	IP67
外壳的防护等级(EB 60529)	IP67
轴载，轴向/径向	40N/60N
最高转速	短时：10000rpm，连续：6000rpm
典型启动转矩	≤1Ncm
转动惯量	约20gcm2
抗振动(DIN EN 60068-2-6)	100m/s2(10`500Hz)
抗冲击(DIN EN 60068-2-27)	1000m/s2(6ms)
工作温度	-40℃`+70℃
存储温度	-40℃`+85℃
材料(轴/外壳)	不锈钢
重量	带1.5m电缆大约980g
连接	电缆，轴向或径向

技术数据（电气）

电源电压	直流10`30V
典型空载电流(单圈/多圈)	最大250mA
单圈分辨率	10`17位
多圈分辨率	12位
输出编码	二进制、格雷码
驱动	时钟和数据/RS422
参数化	分辨率、代码类型、方向、输出格式、警告、报警。
控制输入	方向、预置 1、预置 2
报警输出	报警位
LED 状态	绿色 = 正常；红色 = 警报

推荐的SSI数据传输率
最大数据传输率取决于电缆长度。
用于时钟/时钟和数据/数据，请使用双绞线。使用屏蔽电缆。

电缆长度	频率
＜50mm	＜400kHz
＜100mm	＜300kHz
＜200mm	＜200kHz
＜400mm	＜100kHz

同步串口传输(SSI)
SSI 接口采用了时钟刷，将编码器数据依次 读出。时钟刷每重新刷一次 ( 最小间隔为 30ms)，会读出一组新的数据。
以下为可编程的主要参数：
·预置：软件预置和通过输入/按钮可设置 预置（可被设置为无效）。
·偏置：实际编码器数值的相对偏移。
·缩放：编码器实际数值乘以小于 1 的系数。 直接输出每个测量距离和每转的增量。
·旋转方向：可通过软件或输入（可被设置 为无效）调整。
·SSI输出格式：树形格式或标准格式 （MSB 定向）。
·输出代码：选项为格雷码或二进制代码， 整数或两位补码显示。从 16 位至 24 位 之间选择有效位。
另外，可编程为最大 7 个状态位：
·多达 4 个警告位；
·超速；
·编码器停止工作；
·奇偶校验；
·编码器错误；
·旋转方向。

可编程SSI

绝对值型编码器编程需要一台电脑、 WinSSI 软件和适配器电缆。
编码器接通电源，并通过适配器电缆连接到电脑的串联接口上。
使用菜单辅助程序，就可以按照所需参数配置编码器了。

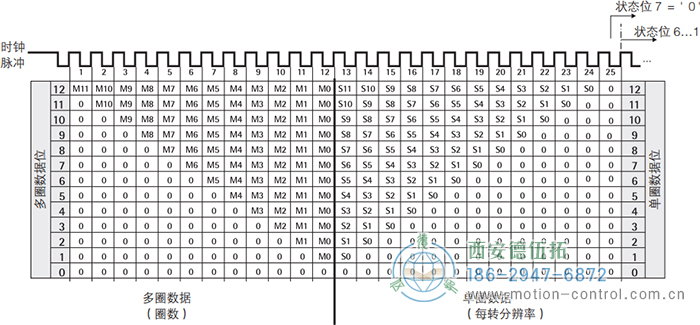

SSI输出格式，高有效位在前，多圈


SSI输出格式，高有效位在前，多圈(固定长度)


SSI输出格式，树形格式

AC61_SSI_P光电绝对值通用编码器外形及安装尺寸

AC61_SSI_P光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC61_SSI_P光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率1,2	电源电压	法兰、防护等级、轴径	输出	连接
□	/□	□	□	□	□
AC 61	0010 10位单圈 0012 12位单圈 0013 13位单圈 0014 14位单圈 1212 12位多圈＋12位单圈 1213 12位多圈＋13位单圈 1214 12位多圈＋14位单圈 1217 12位多圈＋17位单圈 应要求可提供更高分辨率	A 直流 10V`30V	Q.76 方形法兰，IP67,9.52mm 0.72 方形法兰，IP67,10mm	SP 可编程SSI	A 轴向电缆 B 径向电缆

订购信息 可选电缆长度
电缆输出的类型（连接A,B，E,F）可选择以下几种电缆长度。需要订购要求的电缆长度，请增加单独的代码到你的订购代码后面。对于电缆末端带不同连接器的情况，请在电缆输出方向和连接器代码中间增加电缆长度代码。应要求可提供更多的电缆长度。

代码	电缆长度
无代码	1.5 m
-D0	3 m
-F0	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
