HD25重载光电增量防爆编码器

HD25防爆重载光电增量编码器

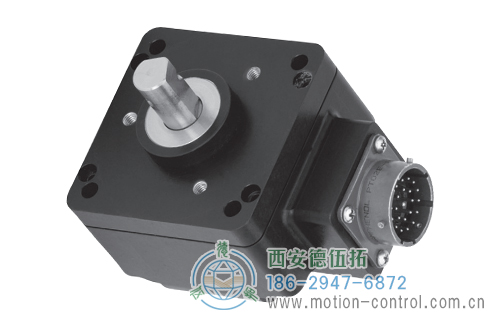

尺寸2.5“重载防爆编码器，带单或隔离双输出
适合防爆应用，符合ATEX和CSA认证
不破碎码盘，分辨率可达5000ppr
防护等级为IP67的特殊外壳封装
具有阳极氧化铝，不锈钢或镀镍外壳
应用：适合防爆应用，符合ATEX和CSA认证，可用于石油、天然气行业。


HD25防爆重载光电增量编码器产品规格
外径：2.65(67.3mm)
轴径或孔径：3/8˝(9.5mm) ~ 10mm Shaft
脉冲数或分辨率：1~5000
防护等级：IP67
最高转速：6,000 RPM

HD25防爆重载光电增量编码器标准工作特性
分辨率：1~5000 ppr

HD25防爆重载光电增量编码器电气特性
输入电压：DC 5~26V,5~15V （取决于输出类型） 最大电流60mA，不包括输出负载
ATEX：DC 5V，DC 7~26V

HD25防爆重载光电增量编码器机械特性
外壳材料：硬氧化铝，还包括化学镀镍和不锈钢
码盘材料：金属或塑料

HD25防爆重载光电增量编码器环境特性
工作温度：-40°C ~ +80°C
外壳防护等级：IP67

HD25重载光电增量防爆编码器技术参数

技术数据（机械）

轴材料	不锈钢303(钝化)
轴转速	最大6000RPM
轴载荷	轴向和径向高达100 lbs
启动转矩	最大2.5in-oz(25℃)
轴承	5200ZZ，双排
轴承使用寿命	额定轴载荷下5×108转，额定轴载荷10%状态下，5×1011转。 (参阅制造商说明说)
机壳和盖	硬质阳极氧化铝。 同时具有无电镀的镍涂饰和不锈钢。
码盘材料	聚脂薄膜
重量	14盎司，标准
工作温度	-40℃ ~ +80℃
储存温度	-40℃ ~ +100℃
抗冲击	50G，持续11毫秒
抗振动	20g,5 ` 2000Hz
湿度	100%
防护等级	IP67

技术数据（电气）

编码方式	增量式
分辨率	1至5000PPR(脉冲/转)

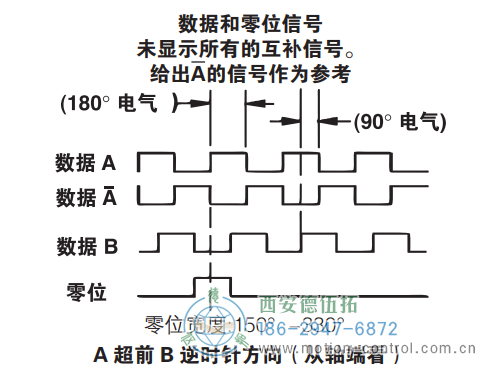

格式	两通道正交方波(AB)，带可选零位信号Z和互补输出
相位检测	从编码器轴夹紧端方向看，A超前B，编码器逆时针旋转
正交相位	分辨率≤625PPR:90°±15°电气； 分辨率：>625PPR:90°±30°电气
对称性	分辨率≤1024PPR:180°±18°电气； 分辨率：>1024PPR:180°±25°电气
波形	方波上升沿和下降沿小于1μs，负载电容1000pf
电源电压	5VDC，5`15VDC，7`26VDC
输出芯片	2N2222、4469、ET7272、ET7273
频率响应	125kHz
连接	6、7或10针MS连接器，电缆输出，带密封圈
配套连接器	6针MS，MS3106A-14S-6S型(MCN-N4)； 7针MS，MS3106A-16S-1S型(MCN-N5)； 10针MS，MS3106A-18-1S型(MCN-N6)； 10针，NEMA4类型(MCN-N6N4)；

信号格式


电气连接
这里提供连接器和配套/辅助电缆组件编号和电缆颜色的参考信息。型号配有直接电缆出口，颜色编码如下所示。

编码器功能	电缆 #108594- 6 针单端		电缆 #108595- 7 针单端		电缆 #108596- 7针差分线驱动器，无零位		电缆 #1400635-或 109209-(NEMA4) 10针差分线路驱动器，带零位		电缆 #112859-M12 5针单端		电缆 #112860-M12 8针差分驱动器		电缆出线，带密封
	针	电缆颜色	针	电缆颜色	针	电缆颜色	针	电缆颜色	针	电缆颜色	针	电缆颜色	电缆颜色
信号 A	E	棕	A	棕	A	棕	A	棕	4	黑	1	棕	绿
信号 B	D	橙	B	橙	B	橙	B	橙	2	白	4	橙	蓝
信号 Z	C	黄	C	黄	-	-	C	黄	5	灰	6	黄	橙
电源+V	B	红	D	红	D	红	D	红	1	棕	2	红	红
Com	A	黑	F	黑	F	黑	F	黑	3	蓝	7	黑	黑
外壳	-	-	G	绿	G	绿	G	绿	-	-	-	-	白
N/C	F	-	E	-	-	-	E	-	-	-	-	-	-
信号 A	-	-	-	-	C	棕/白	H	棕/白	-	-	3	棕/白	紫
信号 B	-	-	-	-	E	橙/白	I	橙/白	-	-	5	橙/白	棕
信号 Z	-	-	-	-	-	-	J	黄/白	-	-	8	黄/白	黄

注释： "MS"类型匹配连接器和预制电缆达到NEMA 12。
对于防水应用，使用NEMA4 10针电缆和连接器109209-XXXX

HD25重载光电增量防爆编码器外形及安装尺寸

HD25重载光电增量防爆编码器订货说明

在订货时我们需要确认用户所购买的HD25重载光电增量防爆编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

代码1：型号	代码2：PPR		代码3：轴	代码4：电气	代码5：终端	代码6：选项
HD25□	□		□	□	□	□
尺寸 20 防爆编码器 1 单向 2 双向 3 双向，带有零位	0001 0024 0025 0035 0040 0050 0060 0100 0120 0192 0200 0240 0250 0256 0300 0360 0500 0512	0600 0625 0720 0900 1000 1024 1200 1250 1440 1524 1600 1800 2500 2540 2600 3600 4096 5000	0 直径3/8"的轴，带平台 4 直径10mm的轴，带平台 6 12mm轴径	0 5-26V输入，5-26V集电极开路输出(7273) 2 5-26V输入，5-26V推挽式输出 F 5-26V输入，5-26V集电极开路输出(2222) G 5-26V输入，5-26V集电极开路输出，带有2.2kΩ上拉电阻(2222) ---------- 以下情况下可提供：代码1为1、2且代码5为3,5或D-P或者代码1为3且代码5为D-P： 3 5-26V输入，5-26V差分线路驱动器输出(7272) 4 5-26V输入，5V差分线路驱动器输出(7272) 6 5-15V输入，5-15V差分线路驱动器输出(1169)	1 6针连接器 3 7针连接器 5 10针连接器 9 5针M12连接器 D 18"密封电缆 E 3"密封电缆 F 6"密封电缆 G 10"密封电缆 H 15"密封电缆 P 5m密封电缆	0 无选项 1 镀镍外壳 2 不锈钢外壳 3 冗余输出(双连接器机壳) 4 镀镍机壳，带冗余输出 5 不锈钢机壳，带冗余输出

10英尺电缆带MS连接器
108594-0010 6针MS电缆组件。用于单端输出
108595-0010 7针MS电缆组件。用于单端输出
108596-0010 7针MS电缆组件。用于差分线驱输出，不带零位信号
1400635-0010 10针MS电缆组件。用于差分线驱输出，带零位信号
109209-0010 NEMA4 10针MS电缆组件。用于差分线驱输出，带零位信号
匹配连接器(不带电缆)
6针，型号MS3106A-14S-6S(MCN-N4)
7针，型号MS3106A-16S-1S(MCN-N5)
10针，型号MS3106A-18-1S(MCN-N6)
10针，NEMA4类型(MCN-N6N4)
